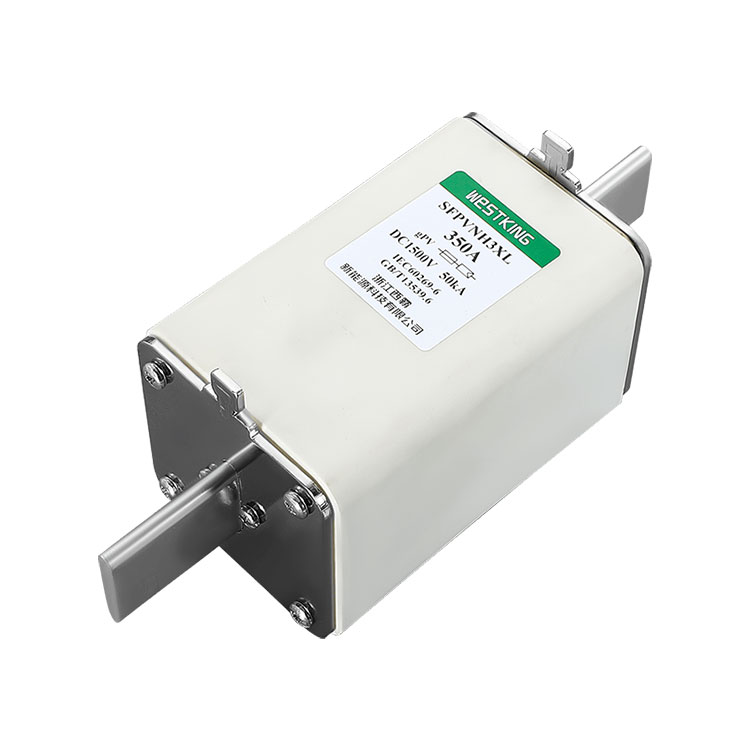

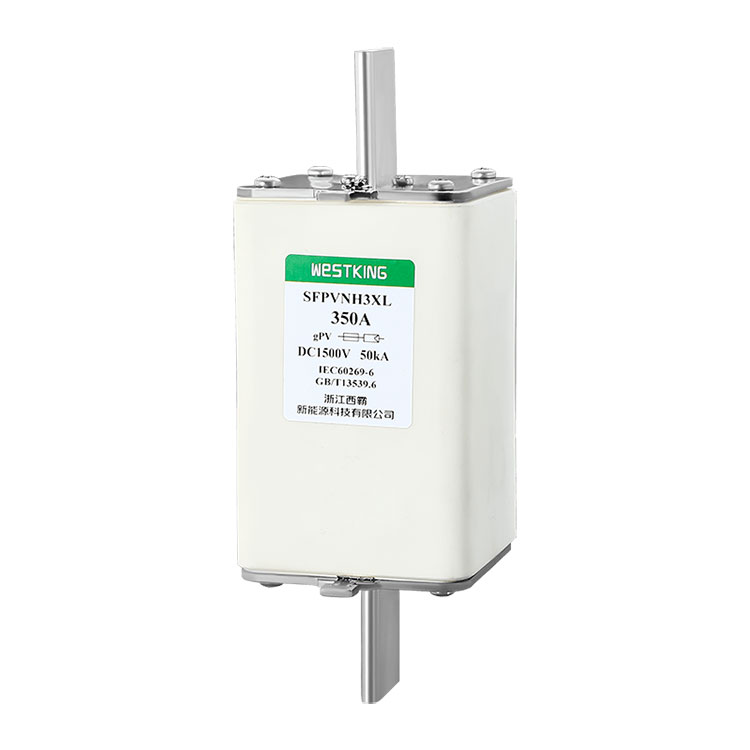

NH3XL GPV 1500VDC ఫ్యూజ్ లింక్

ఫోటోవోల్టాయిక్ పవర్ జనరేషన్ సిస్టమ్స్‌లో, వెస్ట్‌కింగ్స్ ఫ్యూజులుఓవర్‌కరెంట్ మరియు షార్ట్-సర్క్యూట్ సంఘటనల నుండి ఉత్పన్నమయ్యే సంభావ్య నష్టం నుండి సర్క్యూట్‌లు మరియు పరికరాలను రక్షించడంలో కీలక పాత్ర పోషిస్తాయి. ఈ ఫ్యూజ్‌లు సెల్ స్ట్రింగ్ సర్క్యూట్‌లు, ఇన్‌వర్టర్ ఇన్‌పుట్/అవుట్‌పుట్ సర్క్యూట్‌లు, బ్యాటరీ ఛార్జింగ్ సర్క్యూట్‌లు మరియు గ్రిడ్-కనెక్ట్ ఇన్వర్టర్ సర్క్యూట్‌లతో సహా ఫోటోవోల్టాయిక్ సెటప్‌ల యొక్క వివిధ విభాగాలలో విస్తృతమైన అప్లికేషన్‌ను కనుగొంటాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఫోటోవోల్టాయిక్ పవర్ జనరేషన్ సిస్టమ్స్‌లో, WESTKING యొక్క ఫ్యూజులుఓవర్‌కరెంట్ మరియు షార్ట్-సర్క్యూట్ ప్రవాహాల వల్ల కలిగే నష్టం నుండి సర్క్యూట్‌లు మరియు పరికరాలను రక్షించడానికి ప్రధానంగా ఉపయోగిస్తారు. ఈ ఫ్యూజులు సిస్టమ్ విశ్వసనీయత మరియు స్థిరత్వాన్ని మెరుగుపరచడానికి ఫోటోవోల్టాయిక్ సెల్ స్ట్రింగ్ సర్క్యూట్‌లు, ఇన్‌వర్టర్ ఇన్‌పుట్/అవుట్‌పుట్ సర్క్యూట్‌లు, బ్యాటరీ ఛార్జింగ్ సర్క్యూట్‌లు మరియు గ్రిడ్-కనెక్ట్ ఇన్వర్టర్ సర్క్యూట్‌లు మొదలైన వాటిలో విస్తృతంగా ఉపయోగించబడతాయి. WESTKING యొక్క ఫ్యూజ్‌లు అధిక-నాణ్యత కలిగిన మెటీరియల్‌లతో తయారు చేయబడ్డాయి మరియు వివిధ దృశ్యాల అవసరాలను తీర్చగల అధిక పనితీరు, సులభమైన ఇన్‌స్టాలేషన్ మరియు కాంపాక్ట్ డిజైన్‌ను కలిగి ఉన్న సున్నితమైన నైపుణ్యంతో తయారు చేయబడ్డాయి.

సాంకేతిక సమాచారం

•రేటెడ్ వోల్టేజ్:	1500Vdc
•రేటెడ్ ప్రవాహాలు:	350A...630A
•వినియోగ వర్గం:	gPV
•రేటింగ్ సామర్థ్యం:	50kA
•కనీస అంతరాయ రేటింగ్:	1.35·ఇన్
•నాన్ ఫ్యూజింగ్ కరెంట్:	1.13·ఇన్
•నిల్వ ఉష్ణోగ్రత:	-40°C ... 90°C
•నిర్వహణా ఉష్నోగ్రత :	-40°C ... 85°C

•పరిసర ఉష్ణోగ్రత 25°C మించి ఉన్నప్పుడు, దయచేసి WESTKING సోలార్ ఫ్యూజ్ ఉష్ణోగ్రత కరెక్షన్ టేబుల్‌ని చూడండి.

ప్రమాణాలు

IEC/EN 60269-1 ఫ్యూజ్ లింక్‌లు - సాధారణ అవసరాలు

IEC/EN 60269-6 సౌర ఫోటోవోల్టాయిక్ సిస్టమ్‌ల కోసం ఫ్యూజ్ లింక్‌లు

UL248-19 ఫోటోవోల్టాయిక్ ఫ్యూజ్ లింకులు

RoHS కంప్లైంట్

ముఖ్య లక్షణాలు/ప్రయోజనాలు

హై-వోల్టేజ్ రెసిస్టెంట్ అల్యూమినా సిరామిక్

తక్కువ తప్పు ప్రవాహాలకు అంతరాయం కలిగించే సామర్థ్యం

తక్కువ ఉష్ణోగ్రత పెరుగుదల

ప్రెసిషన్ స్టాంప్డ్ ఫ్యూజ్ ఎలిమెంట్

తక్కువ విద్యుత్ వినియోగం

అప్లికేషన్లు

ఇన్వర్టర్‌లు మరియు బ్యాటరీ ఛార్జ్ కంట్రోలర్‌లకు అనుకూలమైనది, ఈ పరికరం PV మాడ్యూల్‌లకు ఇన్‌లైన్‌లో రక్షణను అందిస్తుంది మరియు కాంబినర్ బాక్స్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.

అన్ని ఫోటోవోల్టాయిక్ సిస్టమ్‌లలో ఉపయోగించడానికి అనుకూలం, ఇది PV సిస్టమ్‌ల స్ట్రింగ్/అరే స్థాయిలో రక్షణను అందిస్తుంది.

ధృవపత్రాలు

• is09001 iatf16949

మూలం

చైనా

ఎలక్ట్రికల్ లక్షణాలు

రేటింగ్ కరెంట్	I2t(A2s)		శక్తి నష్టం (w) 1.0 ఇం	నికర బరువు
రేటింగ్ కరెంట్	కరగడం	క్లియరింగ్	శక్తి నష్టం (w) 1.0 ఇం	నికర బరువు
350A	44000	136000	80	1600గ్రా
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126
