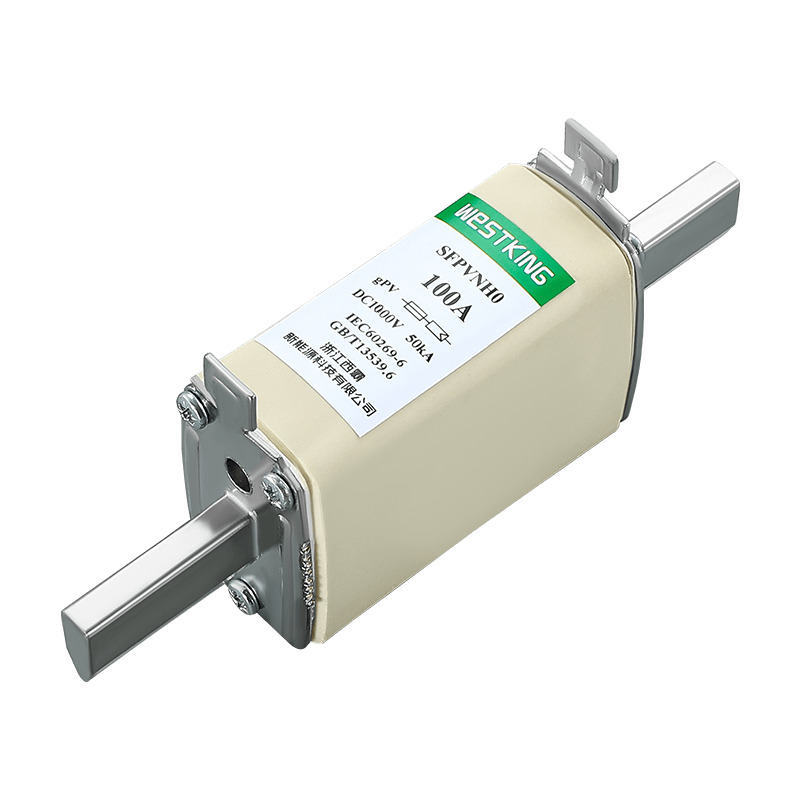

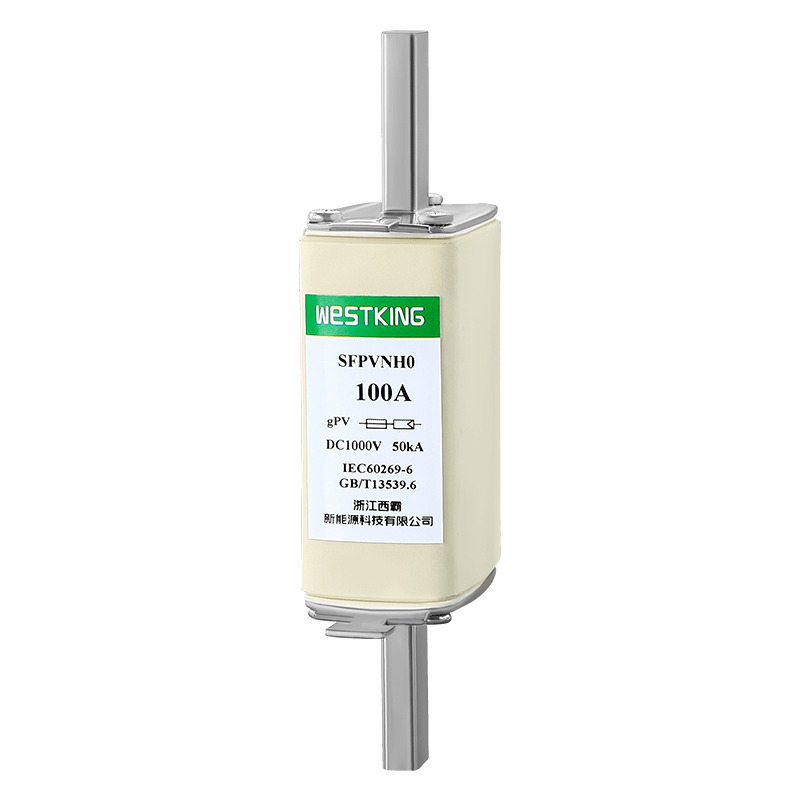

వెస్ట్కింగ్, చైనాలో ఉన్న విశ్వసనీయ సరఫరాదారు, అధిక-నాణ్యత 1000Vdc NH0 GPV PV ఫ్యూజ్ లింక్లను అందిస్తుంది. ఈ ఫ్యూజ్ లింక్లు ఫోటోవోల్టాయిక్ అప్లికేషన్ల కోసం రూపొందించబడ్డాయి, సౌర విద్యుత్ వ్యవస్థలలో నమ్మకమైన రక్షణను అందిస్తాయి. వెస్ట్కింగ్ యొక్క శ్రేష్ఠతకు నిబద్ధతతో, ఈ ఫ్యూజ్ లింక్లు పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉంటాయి మరియు సౌర శక్తి ప్రాజెక్టులకు సమర్థవంతమైన మరియు సురక్షితమైన పరిష్కారాలను అందిస్తాయి.
వెస్ట్కింగ్ నుండి ఫోటోవోల్టాయిక్ ఇన్స్టాలేషన్ల కోసం NH0 gPV ఫ్యూజ్-లింక్లు ప్రత్యేకంగా ఫోటోవోల్టాయిక్ ఇన్స్టాలేషన్ల సబ్-అరే, అర్రే లేదా ఇన్వర్టర్ DC ఇన్పుట్లో నమ్మకమైన భద్రతా రక్షణ పరిష్కారాన్ని అందించడానికి రూపొందించబడ్డాయి. ఈ ఫ్యూజ్-లింక్లు ఓవర్లోడ్లు మరియు షార్ట్-సర్క్యూట్లకు (IEC 60269 మరియు UL248-19 ప్రమాణాల ప్రకారం gPV తరగతి) 1.35 రెట్లు రేట్ చేయబడిన కరెంట్ (ఇన్) కంటే కనిష్ట ఫ్యూజింగ్ కరెంట్తో సమగ్ర రక్షణను అందిస్తాయి. అంతర్గత ఒత్తిడి మరియు థర్మల్ షాక్కు అసాధారణమైన ప్రతిఘటనను ప్రదర్శించే సిరామిక్ బాడీతో అవి నిర్మించబడ్డాయి. కాంటాక్ట్లు వెండి పూత పూసిన రాగి లేదా ఇత్తడితో తయారు చేయబడ్డాయి, అయితే ద్రవీభవన మూలకాలు వృద్ధాప్యాన్ని నిరోధించడానికి మరియు కాలక్రమేణా మార్పులేని విద్యుత్ లక్షణాలను నిర్వహించడానికి తోషిబా మెటీరియల్స్తో కూడి ఉంటాయి. సరైన పనితీరును నిర్ధారించడానికి, ఈ ఫ్యూజ్-లింక్లతో మా 1000 VDC SFPVNH0B ఫ్యూజ్ బేస్లను ఉపయోగించమని మేము సిఫార్సు చేస్తున్నాము.
•రేటెడ్ వోల్టేజ్: | 1000Vdc |
•రేటెడ్ ప్రవాహాలు: | 40A...100A |
•వినియోగ వర్గం: | gPV |
•రేటింగ్ సామర్థ్యం: | 50kA |
•కనీస అంతరాయ రేటింగ్: | 1.35·ఇన్ |
•నాన్ ఫ్యూజింగ్ కరెంట్: | 1.13·ఇన్ |
•నిల్వ ఉష్ణోగ్రత: | -40°C ... 90°C |
•నిర్వహణా ఉష్నోగ్రత : | -40°C ... 85°C |
•పరిసర ఉష్ణోగ్రత 25°C మించి ఉన్నప్పుడు, దయచేసి WESTKING సోలార్ ఫ్యూజ్ ఉష్ణోగ్రత కరెక్షన్ టేబుల్ని చూడండి.
IEC/EN 60269-1 ఫ్యూజ్ లింక్లు - సాధారణ అవసరాలు
IEC/EN 60269-6 సౌర ఫోటోవోల్టాయిక్ సిస్టమ్ల కోసం ఫ్యూజ్ లింక్లు
UL248-19 ఫోటోవోల్టాయిక్ ఫ్యూజ్ లింకులు
RoHS కంప్లైంట్
ప్రపంచవ్యాప్తంగా విస్తృతంగా ఆమోదించబడింది
తక్కువ తప్పు ప్రవాహాలకు అంతరాయం కలిగించే సామర్థ్యం
ఉష్ణోగ్రత చక్రాలను సమర్థవంతంగా తట్టుకుంటుంది
సిస్టమ్ దీర్ఘాయువును పెంచడానికి మన్నికతో నిర్మించబడింది
కనిష్ట శక్తి నష్టాలతో అధిక సామర్థ్యం
స్థలాన్ని ఆదా చేసే ఇన్స్టాలేషన్ కోసం కాంపాక్ట్ డిజైన్
ఇన్వర్టర్లు మరియు బ్యాటరీ ఛార్జ్ కంట్రోలర్లకు అనుకూలమైనది, ఈ పరికరం PV మాడ్యూల్లకు ఇన్లైన్లో రక్షణను అందిస్తుంది మరియు కాంబినర్ బాక్స్ అప్లికేషన్లకు అనుకూలంగా ఉంటుంది.
అన్ని ఫోటోవోల్టాయిక్ సిస్టమ్లలో ఉపయోగించడానికి అనుకూలం, ఇది PV సిస్టమ్ల స్ట్రింగ్/అరే స్థాయిలో రక్షణను అందిస్తుంది.
TUV CE
is09001 iatf16949
చైనా
రేటింగ్ కరెంట్ | I2t(A2s) | శక్తి నష్టం (w) 1.0 ఇం | నికర బరువు | |
కరగడం | క్లియరింగ్ | |||
40A | 140 | 1200 | 8.0 | 224గ్రా |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
వివరణ:
1. ఫ్యూజ్ సాధారణంగా -5 ° C నుండి 40 ° C ఉష్ణోగ్రత పరిధిలో పనిచేస్తుంది మరియు అదనపు దిద్దుబాటు అవసరం లేదు.
2. అనుమతించదగిన వినియోగ పరిస్థితులు -40°C నుండి 85°C.
3.అనుమతించదగిన వినియోగ పరిస్థితుల పరిధిలో, ఈ పట్టికను చూడండి.
1000Vdc NH0 gPV ఫ్యూజ్ లింక్ అనేది 1000VDC వోల్టేజ్ ప్లాట్ఫారమ్లో ఉపయోగించడానికి WESTKING న్యూ ఎనర్జీ టెక్నాలజీ కో., లిమిటెడ్ ద్వారా అభివృద్ధి చేయబడిన మరియు తయారు చేయబడిన ఒక కాంపాక్ట్ మరియు అధిక-నాణ్యత ఉత్పత్తి. 40A-100A యొక్క వోల్టేజ్ ప్లాట్ఫారమ్తో, ఈ ఫ్యూజ్ లింక్ కాంబినర్ బాక్స్ అప్లికేషన్లలో స్థలాన్ని ఆదా చేయడానికి రూపొందించబడింది, దాని చిన్న పరిమాణం మరియు అధిక విభజన సామర్థ్యానికి ధన్యవాదాలు. ఇది తక్కువ సమయంలో సర్క్యూట్ను త్వరగా కత్తిరించే సామర్థ్యాన్ని కలిగి ఉంటుంది, ఓవర్కరెంట్ మరియు షార్ట్-సర్క్యూట్ లోపాల వల్ల కలిగే నష్టం నుండి పరికరాలను సమర్థవంతంగా రక్షిస్తుంది. అధిక-నాణ్యత పదార్థాలతో తయారు చేయబడిన ఈ ఫ్యూజ్ లింక్ అద్భుతమైన విశ్వసనీయత మరియు సుదీర్ఘ సేవా జీవితాన్ని అందిస్తుంది.
