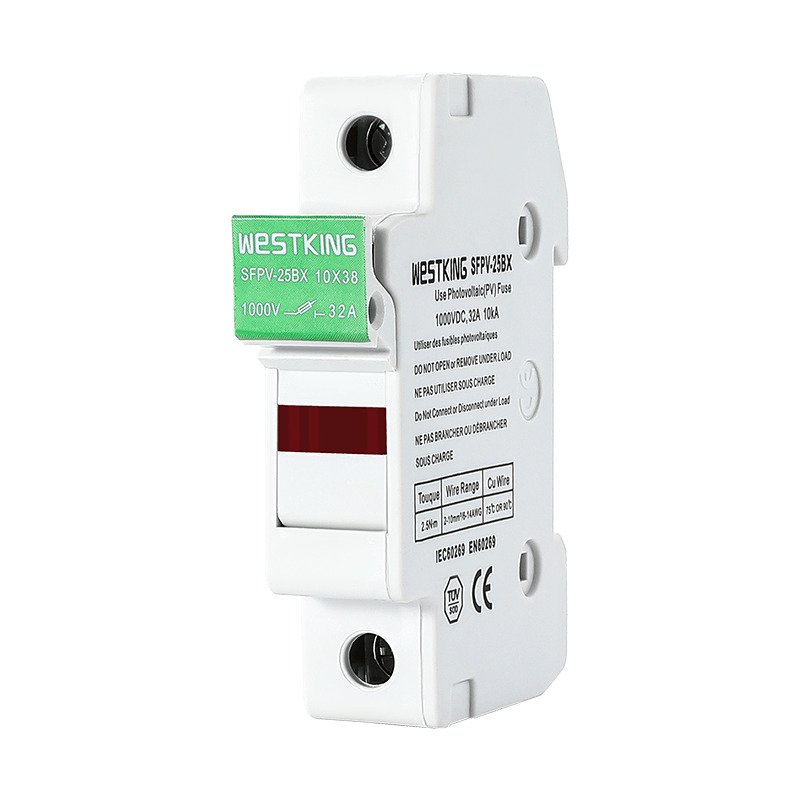

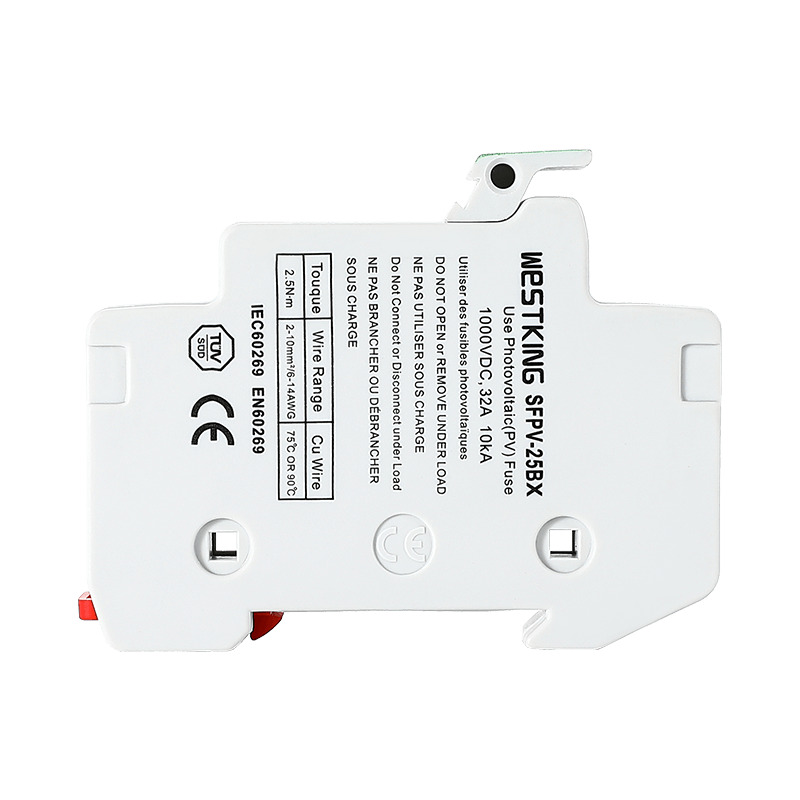

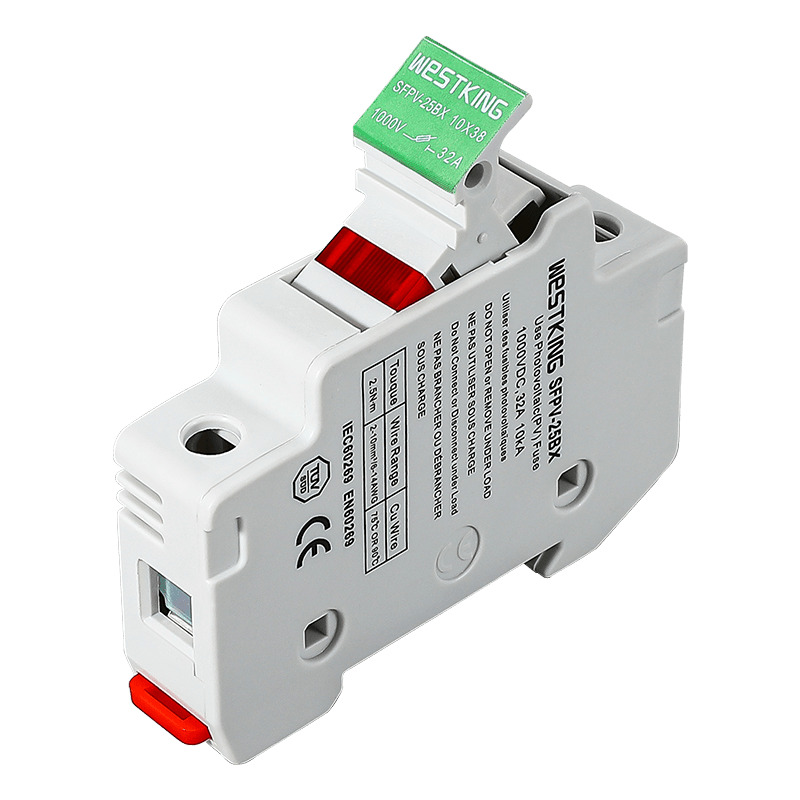

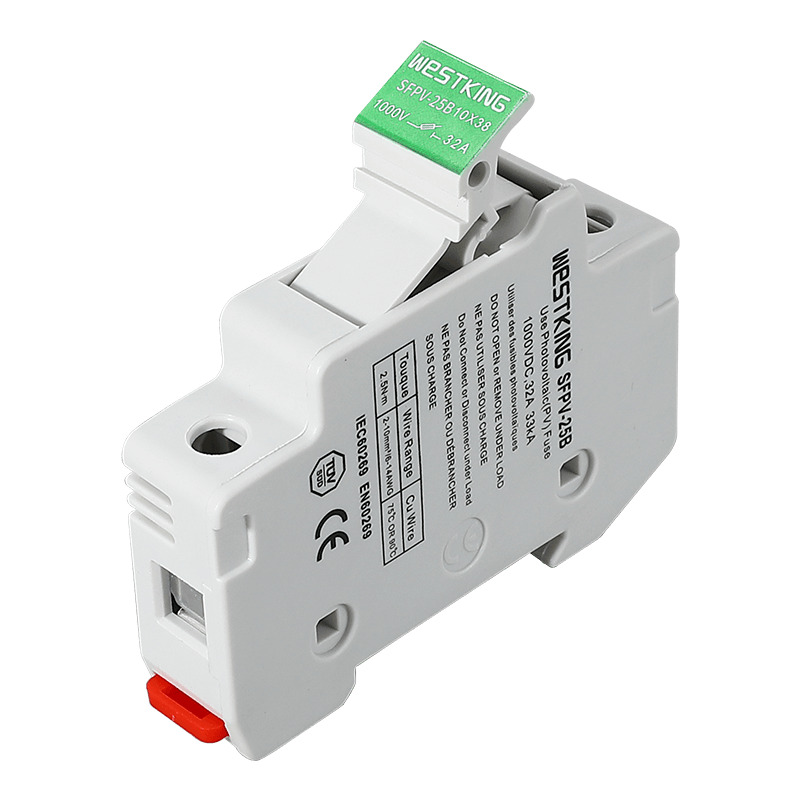

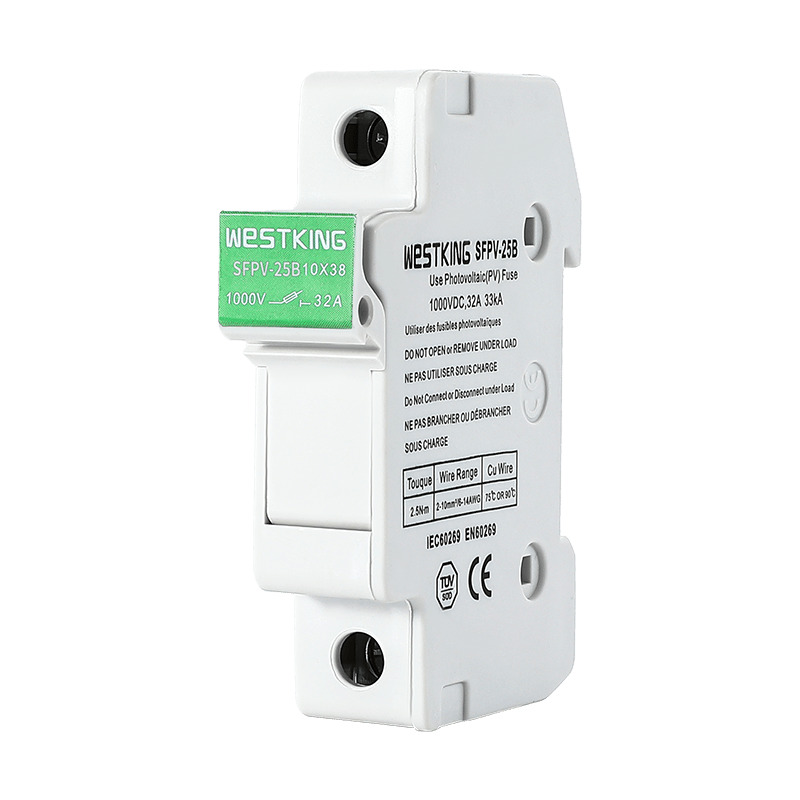

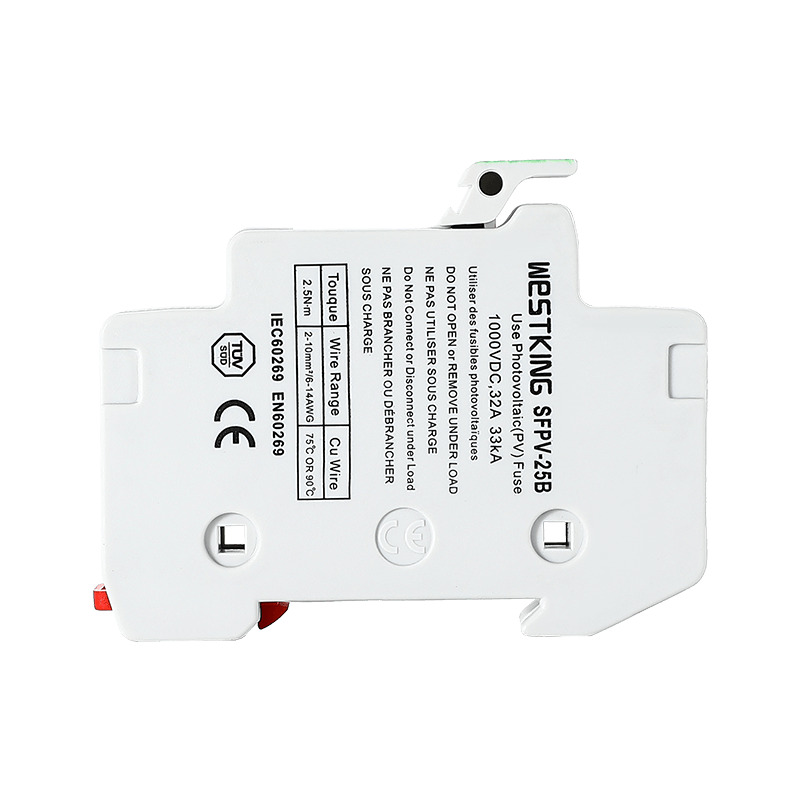

10x38mm 1000VDC PV ఫ్యూజ్ హోల్డర్

వెస్ట్‌కింగ్ యొక్క తాజా ఆవిష్కరణను పరిచయం చేస్తున్నాము: అన్నీ-సమగ్ర ఫ్యూజ్ హోల్డర్ సిరీస్ఫోటోవోల్టాయిక్ సిస్టమ్ రక్షణ కోసం రూపొందించబడింది. ఖచ్చితత్వంతో రూపొందించబడిన, 10X38mm ఫోటోవోల్టాయిక్ ఫ్యూజ్ హోల్డర్ సిరీస్ ఫోటోవోల్టాయిక్ సిస్టమ్‌లను రక్షించడానికి ఉద్దేశ్యంతో నిర్మించబడింది. మాడ్యులర్ డిజైన్‌తో గొప్పగా చెప్పుకునే ఈ ఫ్యూజ్ హోల్డర్‌లు IP20 ప్రొటెక్షన్ రేటింగ్‌ను అందిస్తూనే, భద్రత మరియు వినియోగదారు-స్నేహపూర్వకతకు ప్రాధాన్యతనిస్తూ, కఠినమైన IEC మరియు UL ప్రమాణాలకు అనుగుణంగా ఉంటారు. వాటిని వేరుగా ఉంచేది వారి సహజమైన ఫ్యూజ్ రీప్లేస్‌మెంట్ ఫంక్షన్, అప్రయత్నమైన నిర్వహణ కోసం సున్నితంగా నొక్కడం అవసరం.

విచారణ పంపండి

ఉత్పత్తి వివరణ

వెస్ట్‌కింగ్ వినూత్నమైన మరియు సమగ్రమైన ఫ్యూజ్ హోల్డర్‌ను ప్రారంభించిందిఉత్పత్తులు. 10X38mm ఫోటోవోల్టాయిక్ ఫ్యూజ్ హోల్డర్ సిరీస్ కాంతివిపీడన వ్యవస్థల రక్షణ కోసం ప్రత్యేకంగా రూపొందించబడింది. మాడ్యులర్ డిజైన్‌ను కలిగి ఉన్న ఈ ఫ్యూజ్ హోల్డర్‌లు సురక్షితంగా మరియు ఉపయోగించడానికి సులభమైనవి, IEC మరియు UL ప్రమాణాలకు అనుగుణంగా ఉంటాయి, IP20 యొక్క రక్షణ రేటింగ్‌ను అందిస్తాయి మరియు ఫ్యూజ్ రీప్లేస్‌మెంట్ ఫంక్షన్‌ను కలిగి ఉంటాయి (కేవలం లైట్ ట్యాప్ అవసరం). 10X38mm PV ఫ్యూజ్ హోల్డర్ సిరీస్ విజువల్ ఫ్యూజ్ బ్రేక్ ఇండికేటర్‌తో లేదా లేకుండా అందుబాటులో ఉంటుంది మరియు సింగిల్-పోల్ డిజైన్‌లో ఎంచుకోవచ్చు. కఠినమైన మరియు మన్నికైన థర్మోప్లాస్టిక్ పదార్థంతో తయారు చేయబడింది, వెస్ట్‌కింగ్ యొక్క ఉత్పత్తుల శ్రేణి స్థిరత్వం మరియు మన్నికను నిర్ధారిస్తుంది.

ప్రత్యేక సిఫార్సు: మీ ఫోటోవోల్టాయిక్ సిస్టమ్‌కు సమగ్ర రక్షణను అందించడానికి వెస్ట్‌కింగ్ యొక్క 10X38mm PV ఫ్యూజ్ హోల్డర్‌లను వాటి సంబంధిత ఫ్యూజ్‌లతో కలిపి ఉపయోగించండి.

సాంకేతిక సమాచారం

•రేటెడ్ వోల్టేజ్:	1000Vdc లేదా 1100Vdc
•రేటెడ్ ప్రవాహాలు:	32A
•రక్షణ స్థాయి:	IP20
•ఉత్పత్తి పరిమాణం:	10x38mm gPV ఫ్యూజ్‌ల లింక్
•రేటింగ్ సామర్థ్యం:	33kA
•నిల్వ ఉష్ణోగ్రత:	-40°C ... 90°C
•నిర్వహణా ఉష్నోగ్రత :	-40°C ... 85°C
•ఫ్యూజ్-హోల్డర్ యొక్క శక్తి వెదజల్లడం:	0.37W
•రేటెడ్ ఇన్సులేషన్ వోల్టేజ్:	6కి.వి

ప్రమాణాలు

IEC/EN 60269-1

IEC/EN 60269-2

UL4248-1 ఫ్యూజ్ హోల్డర్లు

UL4248-19 ఫోటోవోల్టాయిక్ ఫ్యూజ్ హోల్డర్లు

UL486E వైరింగ్ టెర్మినల్స్

CSA C22.2 Nº 4248-1 ఫ్యూజ్ హోల్డర్ అసెంబ్లీలు

CSA 22.2 Nº 65 వైర్ కనెక్టర్లు

ముఖ్య లక్షణాలు/ప్రయోజనాలు

స్థలాన్ని ఆదా చేసే కాంపాక్ట్ డిజైన్

వశ్యత కోసం మాడ్యులర్ నిర్మాణం

సులభమైన ఏకీకరణ కోసం TH35 DIN రైలు సంస్థాపన

IP20 రక్షణ స్థాయి

ఫింగర్-సేఫ్ డిజైన్

సౌకర్యవంతమైన ఫ్యూజ్ యాక్సెస్

అదనపు ఉపకరణాలు లేకుండా లాక్ చేయవచ్చు

క్లోజ్డ్ మరియు ఓపెన్ పొజిషన్లలో సీలబుల్

ఐచ్ఛిక దృశ్య ఫ్యూజ్ సూచిక

PBT ప్లాస్టిక్ పదార్థంతో తయారు చేయబడింది

960 వరకు గ్లో-వైర్ ఫ్లేమబిలిటీ ఇండెక్స్‌తో జ్వాల-నిరోధక పదార్థాలను కలిగి ఉంటుంది

అప్లికేషన్లు

1100VDC వరకు ఫోటోవోల్టాయిక్ అప్లికేషన్‌లు

PV స్ట్రింగ్/అరే స్థాయిలో రక్షణ

ఇన్వర్టర్ అప్లికేషన్లు

కంబైనర్ బాక్స్ ఆపరేషన్

ధృవపత్రాలు

is09001 iatf16949

TUV CE

మూలం

చైనా

ఎలక్ట్రికల్ లక్షణాలు

రకం	దారితీసిన సూచిక	నికర బరువు	ప్యాకింగ్
SFPV-25B-1P	నం	60గ్రా	12pcs/బాక్స్
SFPV-25B-2P	నం	121గ్రా	6pcs/బాక్స్
SFPV-25B-3P	నం	182గ్రా	4pcs/బాక్స్
SFPV-25B-4P	నం	243గ్రా	3pcs/బాక్స్
SFPV-25BX-1P	అవును	62గ్రా	12pcs/బాక్స్
SFPV-25BX-2P	అవును	125గ్రా	6pcs/బాక్స్
SFPV-25BX-3P	అవును	187గ్రా	4pcs/బాక్స్
SFPV-25BX-4P	అవును	249గ్రా	3pcs/బాక్స్

కొలతలు (మిమీ)

అనుకూల FUSE స్థావరాలు

వెస్ట్కింగ్ 10X38mm PV ఫ్యూజ్ హోల్డర్ చైనాలో ఫోటోవోల్టాయిక్ పవర్ జనరేషన్ అప్లికేషన్‌లలో 30 మిలియన్ యూనిట్లను మించిపోయింది. కాంతివిపీడన ఫ్యూజ్‌లు సాధారణంగా గణనీయ ఉష్ణోగ్రత వ్యత్యాసాలతో కఠినమైన వాతావరణాలలో ఆరుబయట ఉపయోగించబడుతుంది కాబట్టి, ఫోటోవోల్టాయిక్ ఫ్యూజ్‌ల యొక్క పదార్థ ఎంపికకు కఠినమైన అవసరాలు ఉన్నాయి. పరిశోధన మరియు అభివృద్ధి దశలో, WESTKING న్యూ ఎనర్జీ టెక్నాలజీ Co., Ltd. విస్తృతమైన అనుకరణ పని స్థితి పరీక్షలు మరియు ధృవీకరణలను నిర్వహించింది. మార్కెట్‌లోని వాస్తవ ఆపరేటింగ్ పరిస్థితులను సూచించడం ద్వారా మరియు పర్యావరణ కారకాలను పరిగణనలోకి తీసుకోవడం ద్వారా, WESTKING చివరకు కఠినమైన పర్యావరణ పరీక్ష పరిస్థితులను తట్టుకోగల ఫోటోవోల్టాయిక్ హోల్డర్‌ను సృష్టించింది. ఇది అనేక సాంకేతిక పరివర్తన ప్రాజెక్ట్ బిడ్డింగ్ నమూనాలలో మా ఉత్పత్తులకు వినియోగదారుల నుండి అధిక మూల్యాంకనాలతో చైనీస్ మార్కెట్‌లో అద్భుతమైన నోటి మాటకు దారితీసింది.

ఇన్‌స్టాలేషన్ మరియు వైరింగ్ సూచనలతో పాటుగా 10X38mm PV ఫ్యూజ్ హోల్డర్ అప్లికేషన్ ఎన్విరాన్‌మెంట్‌ల కోసం ఎన్విరాన్‌మెంటల్ డీరేటింగ్ కోఎఫీషియంట్‌ల పట్టిక క్రింద ఉంది. ఫోటోవోల్టాయిక్ ఫ్యూజ్‌ల యొక్క సరైన వినియోగానికి ఇది కీలకమైనది మరియు ఫ్యూజ్ హోల్డర్ యొక్క సేవా జీవితాన్ని పొడిగించేటప్పుడు లోపాలను తగ్గించగలదు కాబట్టి దయచేసి దీన్ని జాగ్రత్తగా చదవండి.

వైరింగ్ గురించి

గరిష్ట బిగుతు టార్క్: 2Nm

1-16mm² (16-6AWG) పరిమాణం కలిగిన దృఢమైన లేదా మల్టీస్ట్రాండ్ వైర్ కోసం, గరిష్టంగా 2x6mm² PZ2 లేదా 5.5x1mm ఫ్లాట్ స్క్రూ డ్రైవర్‌లను (గరిష్టంగా 6mm వ్యాసంతో) ఉపయోగించాలని WESTKING సిఫార్సు చేస్తోంది.

వెస్ట్కింగ్ 10X38mm pv ఫ్యూజ్ హోల్డర్
డిరేటింగ్ కోఎఫీషియంట్ టేబుల్

పరిసర ఉష్ణోగ్రత	-40° నుండి 20℃	30℃	40℃	50℃	60℃	70℃	80℃	90℃
రేటింగ్ తగ్గింపు అంశం (Le)	1	1	1	0.92	0.83	0.73	0.62	0.48
తేమ	95%	90%	80%	50%	-	-	-	-
రేటింగ్ తగ్గింపు అంశం (Le)	1	0.95	0.90		-	-	-	-

స్తంభాల సంఖ్య (పక్కపక్కనే)	కరెంట్ యొక్క డిరేటింగ్ ఫ్యాక్టర్ (lth)
1p-3p	1
4P కంటే ఎక్కువ లేదా సమానం	0.9
