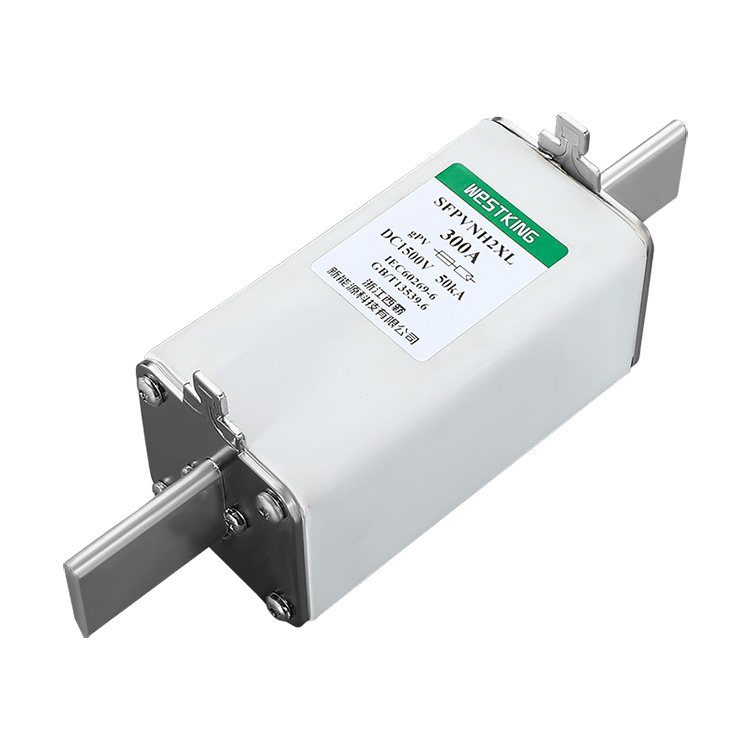

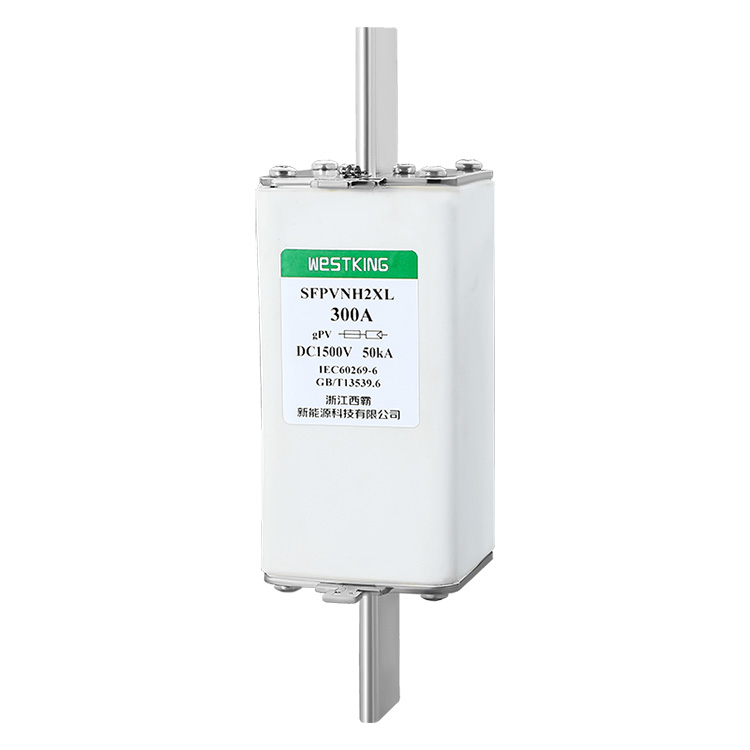

NH2XL GPV 1500VDC ఫ్యూజ్ లింక్

వెస్ట్‌కింగ్ NH2XL PV ఫ్యూజ్, ఫోటోవోల్టాయిక్ చైన్ సర్క్యూట్‌లలోని కేబుల్‌లను భద్రపరచడం కోసం ప్రాథమికంగా రూపొందించబడింది.నమ్మకమైన సంరక్షకుడిగా నిలుస్తాడు. దాని వినూత్న చొప్పింపు-శైలి నిర్మాణం సమర్థవంతమైన రక్షణను నిర్ధారిస్తుంది కానీ సంస్థాపన మరియు పునఃస్థాపన ప్రక్రియల సౌలభ్యాన్ని కూడా పెంచుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

WESTKING NH2XL ఫోటోవోల్టాయిక్ (PV) ఫ్యూజ్ఫోటోవోల్టాయిక్ చైన్ సర్క్యూట్‌లలో కేబుల్‌లను రక్షించడానికి ప్రాథమికంగా రూపొందించబడింది. దీని చొప్పించే-శైలి నిర్మాణం సంస్థాపన మరియు భర్తీని మరింత సౌకర్యవంతంగా చేస్తుంది. దాని అద్భుతమైన పనితీరు మరియు విశ్వసనీయతతో, NH2XL ఫ్యూజ్ ప్రపంచవ్యాప్తంగా విస్తృత ఆమోదం పొందింది. అదనంగా, ఉత్పత్తి IEC60269 ప్రమాణానికి అనుగుణంగా ఉంటుంది, వివిధ అప్లికేషన్ దృశ్యాలలో దాని భద్రత మరియు స్థిరత్వాన్ని నిర్ధారిస్తుంది. NH2XL ఫ్యూజ్ యొక్క చొప్పించే నిర్మాణం ఫోటోవోల్టాయిక్ సిస్టమ్‌లకు త్వరిత కనెక్షన్‌ని అనుమతిస్తుంది, ఇన్‌స్టాలేషన్ ఖర్చులు మరియు సమయాన్ని తగ్గిస్తుంది. దీని కాంపాక్ట్ డిజైన్ మరియు అధిక-శక్తి పదార్థాలు ఆధునిక ఫోటోవోల్టాయిక్ సిస్టమ్‌ల స్థల అవసరాలను తీర్చడంతోపాటు పరిమిత ప్రదేశాల్లో సంస్థాపనను ప్రారంభిస్తాయి. ఇంకా, NH2XL ఫ్యూజ్ ఫాల్ట్ కరెంట్‌లను నిరోధించడంలో అద్భుతమైన పనితీరును ప్రదర్శిస్తుంది, కాంతివిపీడన వ్యవస్థలను దెబ్బతినకుండా సమర్థవంతంగా రక్షిస్తుంది.

సాంకేతిక సమాచారం

•రేటెడ్ వోల్టేజ్:	1500Vdc
•రేటెడ్ ప్రవాహాలు:	125A...400A
•వినియోగ వర్గం:	gPV
•రేటింగ్ సామర్థ్యం:	50kA
•కనీస అంతరాయ రేటింగ్:	1.35·ఇన్
•నాన్ ఫ్యూజింగ్ కరెంట్:	1.13·ఇన్
•నిల్వ ఉష్ణోగ్రత:	-40°C ... 90°C
•నిర్వహణా ఉష్నోగ్రత :	-40°C ... 85°C

•పరిసర ఉష్ణోగ్రత 25°C మించి ఉన్నప్పుడు, దయచేసి WESTKING సోలార్ ఫ్యూజ్ ఉష్ణోగ్రత కరెక్షన్ టేబుల్‌ని చూడండి.

ప్రమాణాలు

IEC/EN 60269-1 ఫ్యూజ్ లింక్‌లు - సాధారణ అవసరాలు

IEC/EN 60269-6 సౌర ఫోటోవోల్టాయిక్ సిస్టమ్‌ల కోసం ఫ్యూజ్ లింక్‌లు

UL248-19 ఫోటోవోల్టాయిక్ ఫ్యూజ్ లింకులు

RoHS కంప్లైంట్

ముఖ్య లక్షణాలు/ప్రయోజనాలు

స్ట్రైకర్ పరికరంతో

పూర్తి స్థాయి రక్షణ

ఫ్యూజ్ మెటీరియల్ జపాన్‌లోని తోషిబా నుండి ఎంపిక చేయబడింది

ఉప్పు స్ప్రే పరీక్ష అవసరాలను తీర్చండి

అప్లికేషన్లు

ఇన్వర్టర్‌లు మరియు బ్యాటరీ ఛార్జ్ కంట్రోలర్‌లకు అనుకూలమైనది, ఈ పరికరం PV మాడ్యూల్‌లకు ఇన్‌లైన్‌లో రక్షణను అందిస్తుంది మరియు కాంబినర్ బాక్స్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.

అన్ని ఫోటోవోల్టాయిక్ సిస్టమ్‌లలో ఉపయోగించడానికి అనుకూలం, ఇది PV సిస్టమ్‌ల స్ట్రింగ్/అరే స్థాయిలో రక్షణను అందిస్తుంది.

ధృవపత్రాలు

• is09001 iatf16949

మూలం

చైనా

ఎలక్ట్రికల్ లక్షణాలు

రేటింగ్ కరెంట్	I2t(A2s)		శక్తి నష్టం (w) 1.0 ఇం	నికర బరువు
రేటింగ్ కరెంట్	కరగడం	క్లియరింగ్	శక్తి నష్టం (w) 1.0 ఇం	నికర బరువు
125A	2000	8000	35	1250గ్రా
160A	5200	19000	42
200A	9500	46000	52
250A	16800	82000	60
315A	40000	120000	72
350A	44000	136000	80
400A	56000	180000	88
