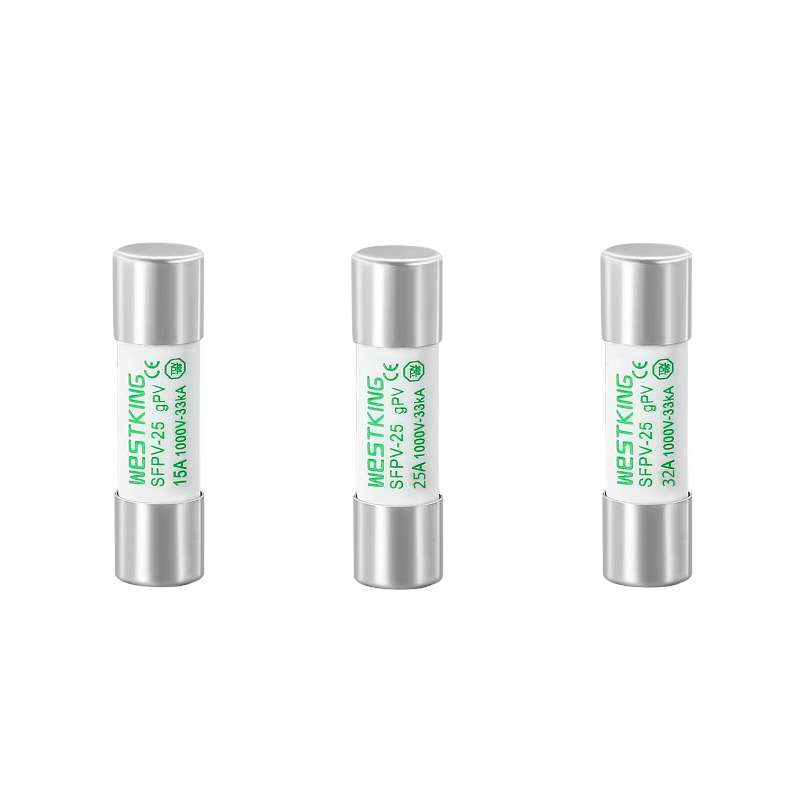

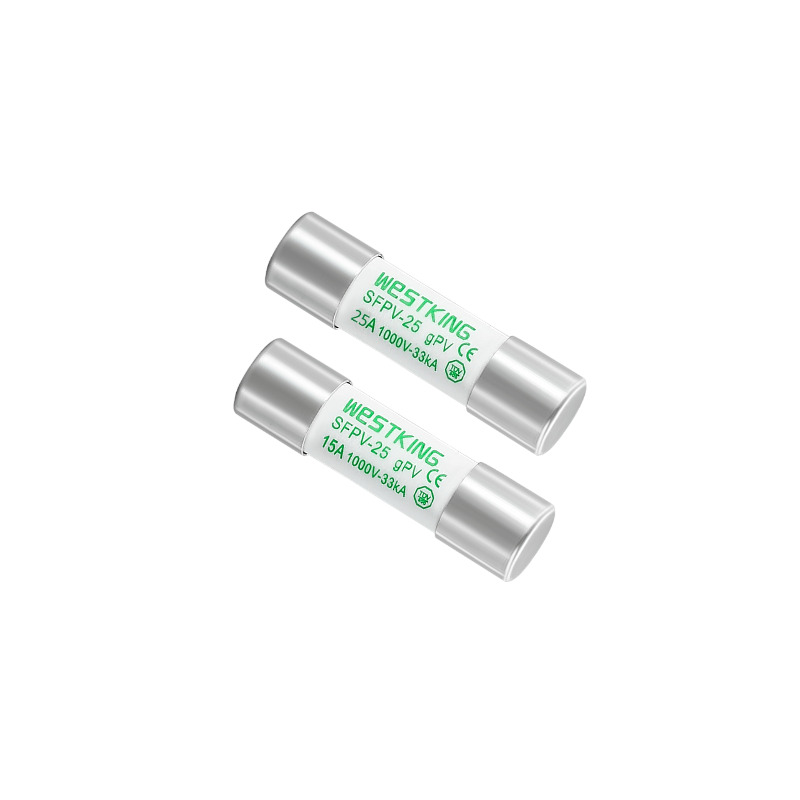

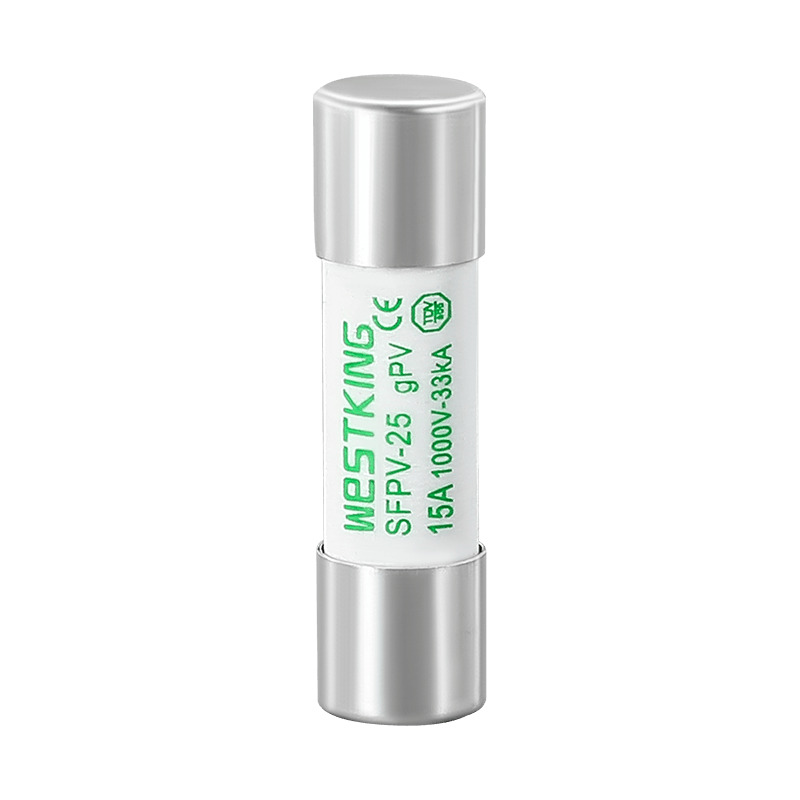

1000Vdc 10x38mm GPV PV ఫ్యూజ్ లింక్

కాంతివిపీడన వ్యవస్థలను రక్షించడానికి ప్రత్యేకంగా అభివృద్ధి చేయబడింది, వెస్ట్కింగ్స్ మోడల్ SFPV-251000Vdc 10x38mm GPV PV ఫ్యూజ్ లింక్ఫోటోవోల్టాయిక్ అప్లికేషన్‌ల భద్రతను నిర్ధారించడానికి రూపొందించబడిన PV ఫ్యూజ్ సిరీస్. దీని అధునాతన నిర్మాణం ఉష్ణోగ్రత మరియు ప్రస్తుత సైక్లింగ్‌కు అత్యుత్తమ ప్రతిఘటనను అందిస్తుంది, ఇది సిస్టమ్ యొక్క పొడిగించిన జీవితకాలానికి దోహదపడుతుంది. 1000VDC రేటింగ్‌తో, మోడల్ SFPV-25 ఫ్యూజ్ రేట్ కరెంట్ విలువ కంటే 1.35 రెట్లు తక్కువ కనిష్ట బ్రేకింగ్ సామర్థ్యాన్ని కలిగి ఉంది. ఇది PV శ్రేణుల ద్వారా ఉత్పత్తి చేయబడిన సాధారణ తక్కువ ఫాల్ట్ కరెంట్ పరిస్థితులలో కూడా సురక్షితమైన సర్క్యూట్ అంతరాయాన్ని అనుమతిస్తుంది. వెస్ట్‌కింగ్స్ ప్రొటెక్షన్ ఫ్యూజ్ లైన్‌తో మీ ఆఫ్-గ్రిడ్ లేదా గ్రిడ్-టైడ్ PV సిస్టమ్‌ను ఊహించని గ్రౌండ్ ఫాల్ట్‌లు మరియు లైన్ ఫాల్ట్‌ల నుండి రక్షించండి.

1000Vdc 10x38mm GPV PV ఫ్యూజ్ లింక్సాంకేతిక సమాచారం

•పరిసర ఉష్ణోగ్రత 25°C కంటే ఎక్కువగా ఉంటే, దయచేసి WESTKING యొక్క ఫ్యూజ్ ఉష్ణోగ్రత కరెక్షన్ కోఎఫీషియంట్ చార్ట్ మరియు యూజర్ మాన్యువల్‌ని చూడండి.

1000Vdc 10x38mm GPV PV ఫ్యూజ్ లింక్ప్రమాణాలు

IEC/EN 60269-1 ఫ్యూజ్ లింక్‌లు - సాధారణ అవసరాలు

IEC/EN 60269-6 సౌర ఫోటోవోల్టాయిక్ సిస్టమ్‌ల కోసం ఫ్యూజ్ లింక్‌లు

UL248-19 ఫోటోవోల్టాయిక్ ఫ్యూజ్ లింకులు

RoHS కంప్లైంట్

1000Vdc 10x38mm GPV PV ఫ్యూజ్ లింక్ముఖ్య లక్షణాలు/ప్రయోజనాలు

అనూహ్యంగా తక్కువ ఫాల్ట్ కరెంట్ అంతరాయం కలిగించే సామర్థ్యం

సిస్టమ్ జీవితకాలం పొడిగించడానికి బలమైన నిర్మాణం

ఉష్ణోగ్రత సైక్లింగ్‌కు వ్యతిరేకంగా స్థితిస్థాపకంగా ఉంటుంది

విపరీతమైన ఉష్ణోగ్రత అంతటా నమ్మదగిన పనితీరు హామీ ఇవ్వబడుతుంది

1000Vdc 10x38mm GPV PV ఫ్యూజ్ లింక్అప్లికేషన్లు

ఇన్-లైన్ PV మాడ్యూల్స్ కోసం రక్షణ

కాంబినర్ బాక్స్ అప్లికేషన్‌లకు అనుకూలం

అన్ని ఫోటోవోల్టాయిక్ సిస్టమ్‌లకు వర్తిస్తుంది

PV సిస్టమ్స్ యొక్క స్ట్రింగ్/అరే స్థాయిలో రక్షణను అందిస్తుంది

ఇన్వర్టర్లు మరియు బ్యాటరీ ఛార్జ్ కంట్రోలర్‌లకు అనుకూలమైనది

ధృవపత్రాలు

TUV CE

is09001 iatf16949

మూలం

చైనా

t-I లక్షణాలు

కొలతలు (మిమీ)

అనుకూల FUSE స్థావరాలు

ఉష్ణోగ్రత దిద్దుబాటు గుణకం చార్ట్

వివరణ:

1. ఫ్యూజ్ సాధారణంగా -5 ° C నుండి 40 ° C ఉష్ణోగ్రత పరిధిలో పనిచేస్తుంది మరియు అదనపు దిద్దుబాటు అవసరం లేదు.

2. అనుమతించదగిన వినియోగ పరిస్థితులు -40°C నుండి 85°C.

3.అనుమతించదగిన వినియోగ పరిస్థితుల పరిధిలో, ఈ పట్టికను చూడండి.

వాడుక సూచిక

ఈ మాన్యువల్ gPV 1000Vdc 10x38mm ఫ్యూజ్ లింక్ మరియు ఫ్యూజ్ హోల్డర్ కోసం ఉద్దేశించబడింది, ఇవి సౌర కాంతివిపీడన విద్యుత్ ఉత్పత్తి రక్షణ ప్రయోజనాల కోసం రూపొందించబడ్డాయి

1.పని పరిస్థితులు

1.1 పరిసర గాలి ఉష్ణోగ్రత

సాధారణ వినియోగ పరిస్థితులు: పరిసర గాలి ఉష్ణోగ్రత 40°C మించదు; 24 గంటలలో సగటు పరిసర గాలి ఉష్ణోగ్రత 35 ° C కంటే మించదు, తక్కువ సగటు విలువ సంవత్సరంలో కొలుస్తారు; కనిష్ట పరిసర గాలి ఉష్ణోగ్రత -5 ° C కంటే తక్కువ కాదు. అనుమతించదగిన వినియోగ పరిస్థితులు: -40°C నుండి 85°C.

1.2 ఎత్తు

సాధారణ వినియోగ పరిస్థితులు: సంస్థాపన ఎత్తు 2000m మించకూడదు. అనుమతించదగిన వినియోగ పరిస్థితులు: 2000m నుండి 4500m. ఎత్తు పరామితి దిద్దుబాటు: అధిక ఎత్తు ప్రధానంగా ఇన్సులేషన్ క్షీణత, పేలవమైన వేడి వెదజల్లే పరిస్థితులు మరియు వాయు పీడనంలో మార్పులకు దారితీస్తుంది.

ఎ) ఎత్తులో ప్రతి 100 మీటర్ల పెరుగుదలకు, ఫ్యూజ్ యొక్క ఉష్ణోగ్రత పెరుగుదల 0.1k - 0.5k పెరుగుతుంది.

బి) ఎత్తులో ప్రతి 100 మీటర్ల పెరుగుదలకు, పరిసర ఉష్ణోగ్రత సగటు సుమారు 0.5k తగ్గుతుంది.

c) సాధారణంగా, బహిరంగ వాతావరణంలో ఉపయోగించే ఫ్యూజ్‌లు రేట్ చేయబడిన కరెంట్‌పై ఎత్తు యొక్క ప్రభావాన్ని విస్మరించవచ్చు మరియు ఇప్పటికీ ప్రామాణిక పరిస్థితులను ఎంచుకోవచ్చు.

d) పరివేష్టిత వాతావరణంలో ఉపయోగించే ఫ్యూజ్‌లు, ఆవరణలోని పరిసర గాలి ఉష్ణోగ్రత లేదా అంతర్గత ఉష్ణోగ్రత ఎత్తుతో గణనీయంగా తగ్గకపోతే మరియు ఇప్పటికీ 40°C కంటే ఎక్కువగా చేరుకోగలిగితే, రేట్ చేయబడిన కరెంట్‌ను తగ్గించాల్సిన అవసరం ఉంది. ఎత్తులో ప్రతి 1000 మీటర్ల పెరుగుదలకు, రేటెడ్ కరెంట్ 2% - 5% తగ్గుతుంది.

1.3 వాతావరణ పరిస్థితులు

సాధారణ వినియోగ పరిస్థితులు: గాలి శుభ్రంగా ఉంటుంది, 40°C పరిసర గాలి ఉష్ణోగ్రత వద్ద 50% కంటే ఎక్కువ తేమ ఉండదు; తక్కువ ఉష్ణోగ్రతల వద్ద అధిక సాపేక్ష ఆర్ద్రత అనుమతించబడుతుంది; ఈ పరిస్థితులలో, ఉష్ణోగ్రత మార్పుల కారణంగా అప్పుడప్పుడు మితమైన సంక్షేపణం సంభవించవచ్చు. సాధారణ వినియోగ పరిస్థితులు: 95% వరకు సాపేక్ష ఆర్ద్రతతో గణనీయమైన సంక్షేపణం లేదు.

2.ఇన్‌స్టాలేషన్ షరతులు

ఫ్యూజ్ క్షితిజ సమాంతరంగా లేదా నిలువుగా ఇన్స్టాల్ చేయబడాలి, వాస్తవ పరిస్థితిపై ఆధారపడి నిర్దిష్ట సంస్థాపనతో. ఎలక్ట్రికల్ క్లియరెన్స్ 8 మిమీ కంటే తక్కువ ఉండకూడదు మరియు క్రీపేజ్ దూరం 10 మిమీ కంటే తక్కువ ఉండకూడదు. PV ఫ్యూజ్ యొక్క ఇన్‌స్టాలేషన్ వర్గం క్లాస్ III. సంస్థాపన పరిస్థితులు క్రింది విధంగా ఉన్నాయి:

ఎ) గణనీయమైన వైబ్రేషన్ మరియు షాక్ లేని ప్రదేశంలో.

బి) పేలుడు ప్రమాదాలు లేని మరియు లోహాలను తుప్పు పట్టే లేదా ఇన్సులేషన్‌ను నాశనం చేసే (వాహక ధూళితో సహా) వాయువులు లేదా ధూళి లేని మాధ్యమంలో.

సి) వర్షం లేదా మంచు చొరబడని ప్రదేశంలో.

3.సంస్థాపన విధానం:

a) TH35 ప్రామాణిక రైలు సంస్థాపన;

బి) స్క్రూ స్పెసిఫికేషన్: M5;

సి) సిఫార్సు చేయబడిన సంస్థాపన టార్క్: 2.0 N·m;

d) టార్క్ టాలరెన్స్: ± 3%.

4.ప్యాకేజింగ్ మరియు నిల్వ

ప్యాకేజింగ్: WESTKING నుండి PV ఫ్యూజ్‌లు ముడతలు పెట్టిన కాగితం లోపలి పెట్టెలు మరియు బయటి డబ్బాలలో వర్షం, తేమ నిరోధకత మరియు దుర్బలత్వం కోసం భద్రతా లేబుల్‌లతో వస్తాయి.

నిల్వ: ఉష్ణోగ్రత: -40°C నుండి 40°C; సాపేక్ష ఆర్ద్రత 40°C వద్ద 70%, 30°C వద్ద 80% మరియు 20°C వద్ద 90% మించదు; తేమ-రుజువు, తేమ శోషణ కారణంగా ద్రవ నీటితో మరియు వైకల్యంతో సంబంధాన్ని నివారించండి; అగ్నినిరోధక.

5.ఉపయోగం మరియు నిర్వహణ

PV ఫ్యూజ్‌లను ప్రొఫెషనల్ సిబ్బంది క్రమం తప్పకుండా శుభ్రం చేయాలి మరియు నిర్వహించాలి, సురక్షితమైన ఉపయోగం కోసం ఫాస్టెనర్‌ల పరిస్థితిని తనిఖీ చేయాలి. PV ఫ్యూజ్ లింక్ కరిగిపోయినప్పుడు, దానిని WESTKING నుండి PV ఫ్యూజ్‌తో భర్తీ చేయాలని సిఫార్సు చేయబడింది. ఫ్యూజ్ మూలకాన్ని భర్తీ చేస్తున్నప్పుడు, దయచేసి PV ఫ్యూజ్ హోల్డర్ నుండి దుమ్ము మరియు ఇతర కలుషితాలను తీసివేయండి

దయచేసి ఈ మాన్యువల్‌ను జాగ్రత్తగా చదవండి, ఎందుకంటే ఇది ఫ్యూజ్‌లను సరిగ్గా ఉపయోగించడంలో మీకు సహాయపడుతుంది. WESTKING New Energy Technology Co., Ltd. మా కస్టమర్‌లకు అధిక-నాణ్యత ఫ్యూజ్‌లను అందించడమే కాకుండా ఎలక్ట్రికల్ భద్రతా సమస్యలను పరిష్కరించడంలో వినియోగదారులకు సహాయం చేయడానికి సమగ్ర సాంకేతిక సేవలను కూడా అందిస్తుంది. DC ఫ్యూజ్‌లను పరిశోధించి, తయారు చేసిన చైనాలో మొదటి కంపెనీగా, కొత్త శక్తి విద్యుత్ క్షేత్రానికి అత్యుత్తమ ఫ్యూజ్ ఉత్పత్తులను అందించడానికి WESTKING కట్టుబడి ఉంది.
