NT00 NT1 NT2 NT3 NT4 ఫ్యూజ్ లింకులు

WESTKING NH(NT) FUSE ప్లగ్-ఇన్ రకం ఫ్యూజ్‌గా రూపొందించబడింది, వీటిలో:

ఫ్యూజ్ బేస్ (టెర్మినల్ కవర్ మరియు ఫేజ్ షీల్డ్‌తో సహా)

బ్లేడ్‌తో సంబంధం ఉన్న ఫ్యూజ్ కనెక్షన్

ఫ్యూజ్ రీప్లేస్‌మెంట్ పరికరం (తక్కువ-వోల్టేజ్ HRC ఫ్యూజ్ పుల్లర్)

"gG" రకం NH ఫ్యూజ్ అనేది పూర్తి-శ్రేణి బ్రేకింగ్ కెపాసిటీ ఫ్యూజ్, ఇది కేబుల్స్ మరియు పరికరాలను రక్షించడానికి ఉపయోగించబడుతుంది. అవి అత్యల్ప ఫ్యూజింగ్ కరెంట్ నుండి బ్రేకింగ్ కెపాసిటీ వరకు ఏదైనా కరెంట్ ఉప్పెనకు అంతరాయం కలిగిస్తాయి. అందువల్ల, వారు ఒంటరిగా రక్షణగా ఉపయోగించవచ్చు మరియు చాలా ఎక్కువ షార్ట్-సర్క్యూట్ ప్రవాహాల ప్రభావం నుండి ఎలక్ట్రికల్ పరికరాలు మరియు పారిశ్రామిక సంస్థాపనలను కూడా రక్షించవచ్చు.

సాంకేతిక డేటా

ప్రమాణాలు

IEC60269.1

IEC60269.2

DIN43620

RoHS కంప్లైంట్

అభ్యర్థనపై రీచ్ డిక్లరేషన్ అందుబాటులో ఉంది

NT00 NT1 NT2 NT3 NT4 ఫ్యూజ్ లింకులుముఖ్య లక్షణాలు/ప్రయోజనాలు

అధిక బ్రేకింగ్ సామర్థ్యం

కరెంట్ మరియు వోల్టేజ్ స్థాయిల కోసం వివిధ రేటింగ్‌లు

సాధారణ నిర్మాణం, ఇన్స్టాల్ మరియు నిర్వహించడానికి సులభం

మంచి పర్యావరణ అనుకూలత మరియు మన్నిక

NT00 NT1 NT2 NT3 NT4 ఫ్యూజ్ లింకులుఅప్లికేషన్లు

పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థలు:

బిల్డింగ్ ఎలక్ట్రికల్ సిస్టమ్స్

పవర్ సిస్టమ్స్

పునరుత్పాదక శక్తి వ్యవస్థలు

రవాణా

ఎలక్ట్రానిక్ పరికరాలు మరియు నియంత్రణ వ్యవస్థలు

NT00 NT1 NT2 NT3 NT4 ఫ్యూజ్ లింకులుధృవపత్రాలు

• is09001 iatf16949 CCC

మూలం

చైనా

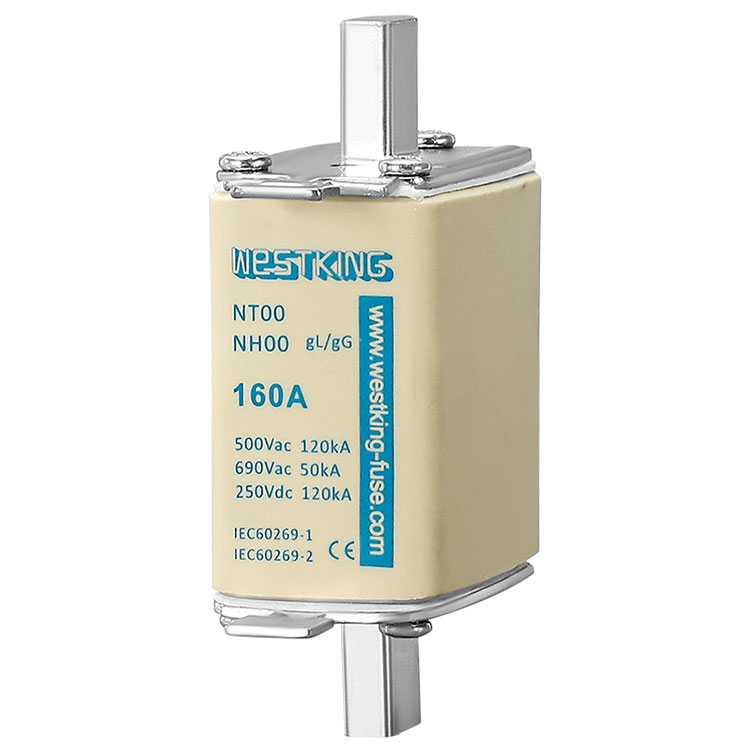

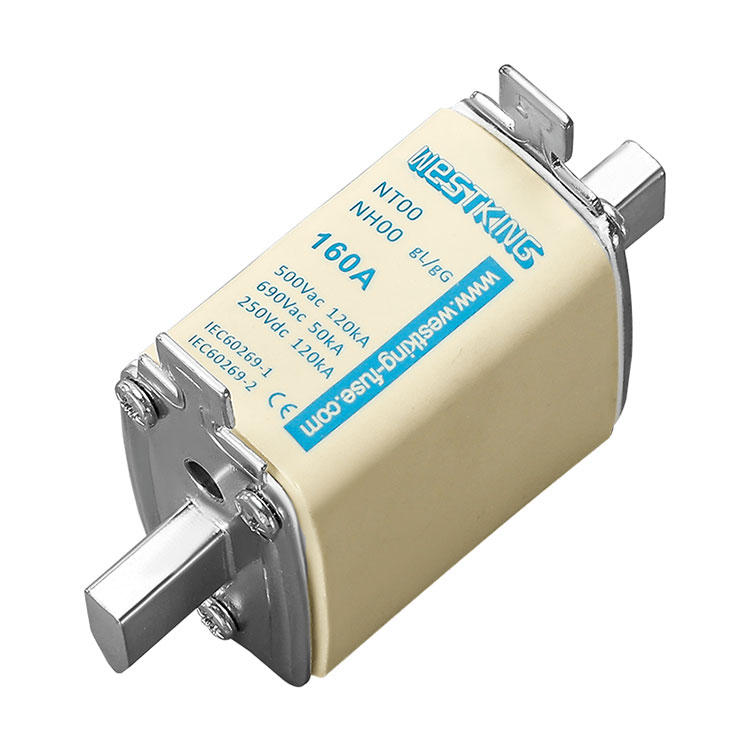

NH00(NT00) నైఫ్ ఫ్యూజ్ లింక్

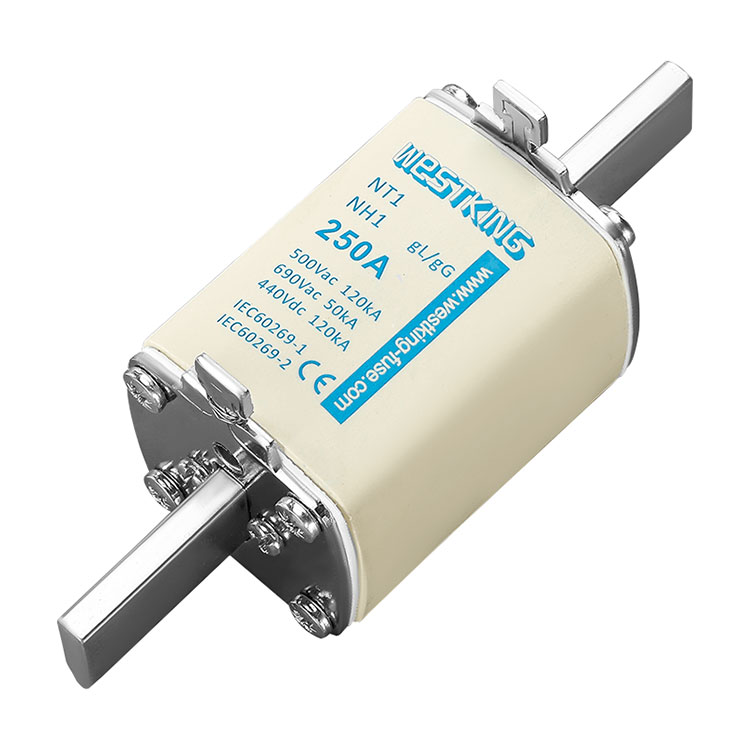

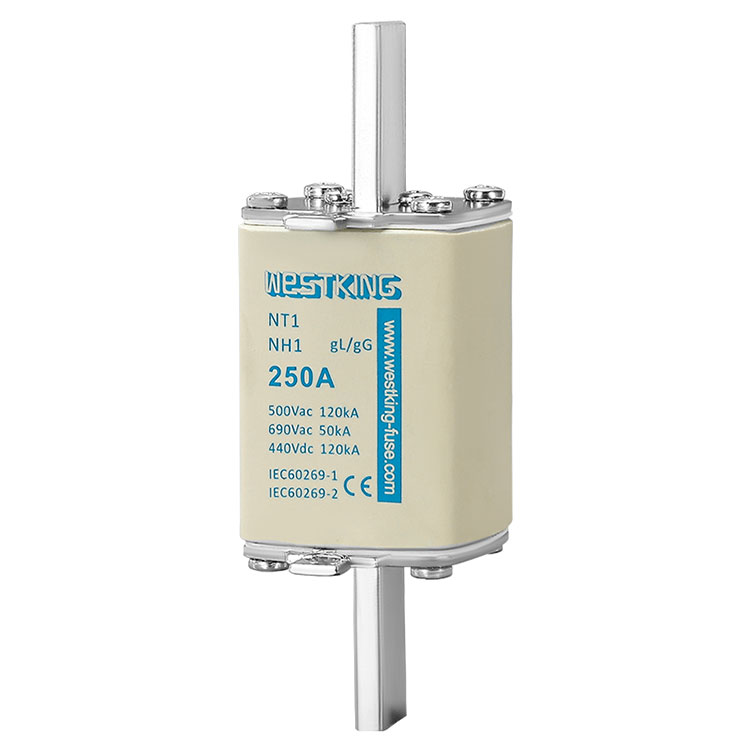

NH1(NT1) నైఫ్ ఫ్యూజ్ లింక్

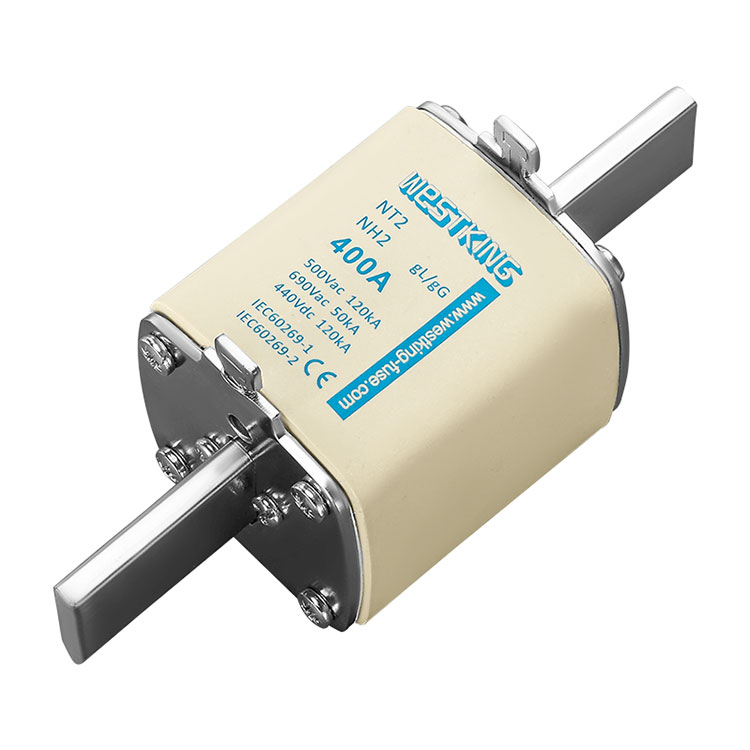

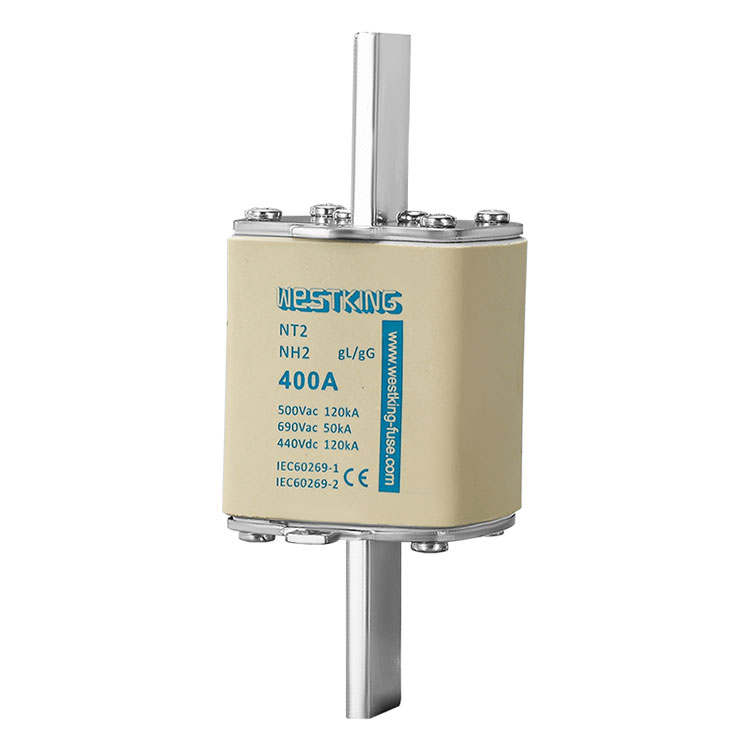

NH2(NT2) నైఫ్ ఫ్యూజ్ లింక్

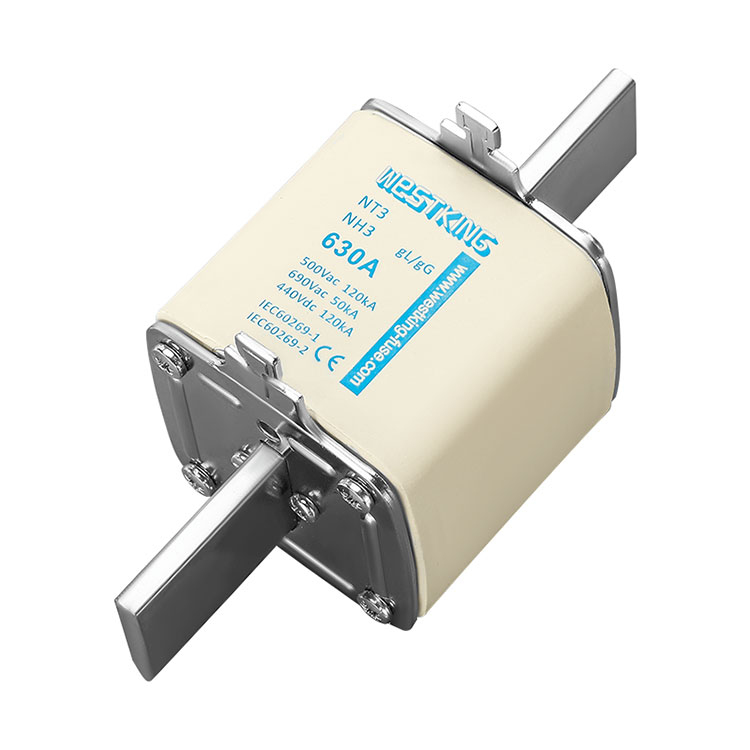

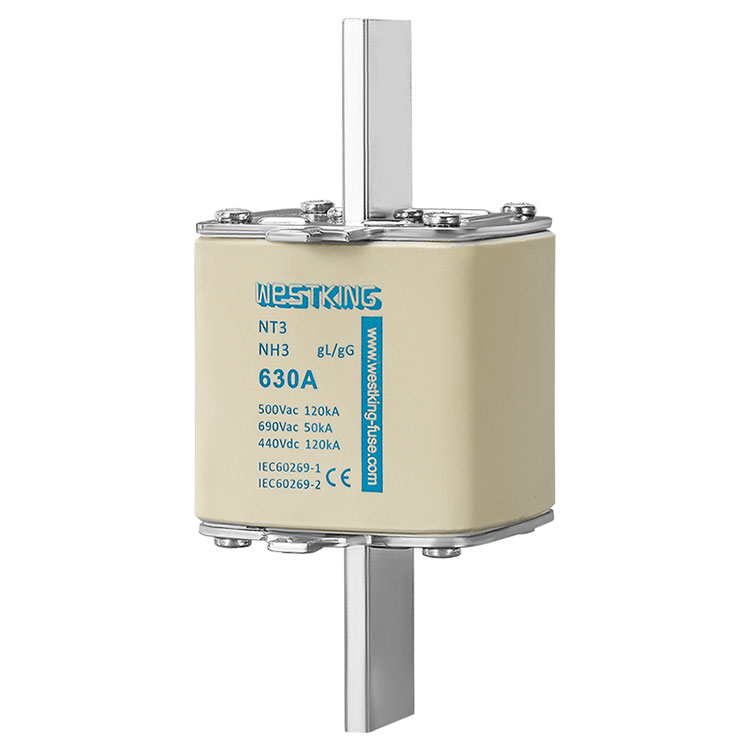

NH3(NT3) నైఫ్ ఫ్యూజ్ లింక్

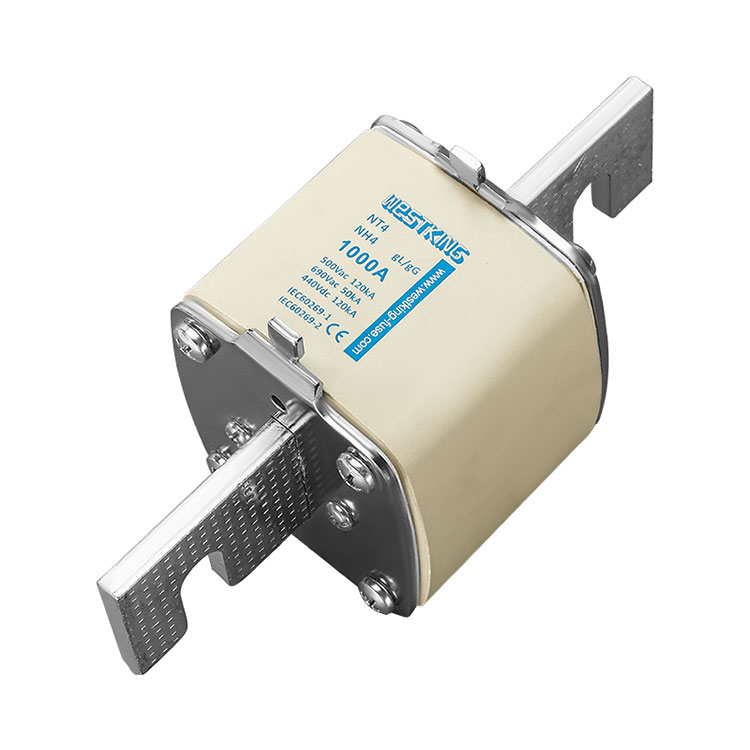

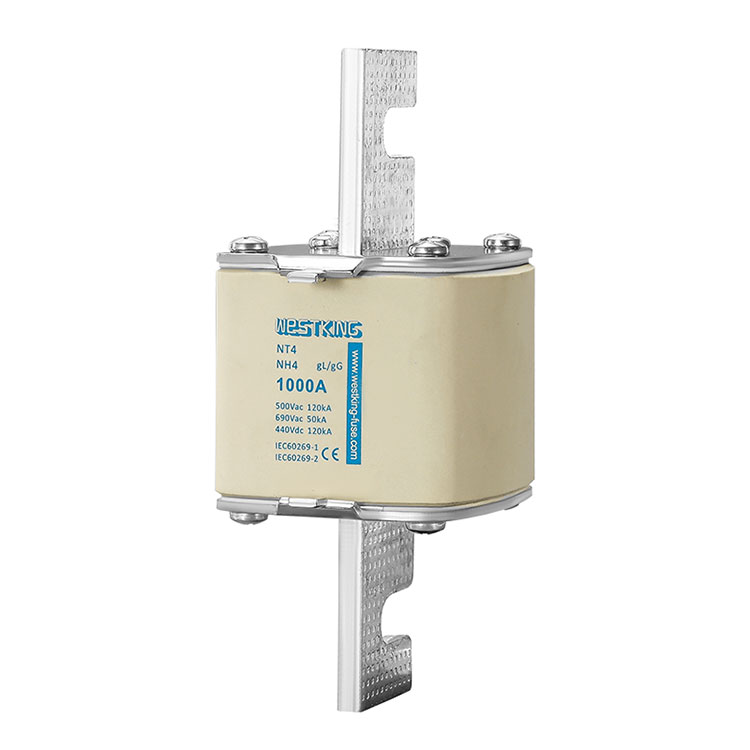

NH4(NT4) నైఫ్ ఫ్యూజ్ లింక్

"gG" ఫ్యూజ్ లింక్‌ల సమయ-ప్రస్తుత పరిధి

NH ఫ్యూజ్ లింక్

క్రాస్-సెక్షన్ స్కీమాటిక్ రేఖాచిత్రం

NH (NT) ఫ్యూజ్ యొక్క సాధారణ నిర్మాణం రెండు నిర్దిష్ట బ్లేడ్ పరిచయాల మధ్య ఒక ఫ్యూజ్ మూలకాన్ని ఉంచడం మరియు దీర్ఘవృత్తాకార లేదా దీర్ఘచతురస్రాకార క్రాస్-సెక్షన్‌తో సిరామిక్ గొట్టపు అవాహకంలో దానిని కప్పి ఉంచడం. బ్లేడ్ కాంటాక్ట్‌లు ఒక స్టాండర్డ్ NH రీప్లేస్‌మెంట్ హ్యాండిల్‌కు అనుకూలంగా ఉండే గ్రిప్పింగ్ లగ్‌తో ఎండ్ ప్లేట్‌కు స్థిరంగా ఉంటాయి, ఇది ఫ్యూజ్‌ని చొప్పించడానికి మరియు తీసివేయడానికి అనుమతిస్తుంది. ఇండికేటర్ పరికరం, ఔటర్ ఎండ్ ఉపరితలంపై స్ప్రింగ్-లోడెడ్ ఇండికేటర్ లేదా ఫ్యూజ్ ముందు ఉన్న బటన్ ఇండికేటర్, ఫ్యూజ్ పని చేసిందని సూచించడానికి ఇండికేటర్ వైర్ కరిగిపోయినప్పుడు తెరవబడుతుంది.

ఫ్యూజ్ ఎలిమెంట్, ఫ్యూజ్ యొక్క సమయం-ప్రస్తుత లక్షణాలను మరియు దాని ఉష్ణోగ్రత పెరుగుదలను నిర్ణయిస్తుంది, ఇది రాగి లేదా వెండి టేప్‌తో తయారు చేయబడింది మరియు జాగ్రత్తగా మరియు ఖచ్చితంగా తయారు చేయబడుతుంది. ఏకరీతి టేప్ మందం, మంచి వాహకత మరియు అధిక-ఖచ్చితమైన కట్టింగ్ తక్కువ శక్తి వెదజల్లడానికి మరియు పేర్కొన్న సమయ-ప్రస్తుత లక్షణాలకు అనుగుణంగా ఉండేలా చేస్తుంది.

సిరామిక్ బాడీ వేడి వాయువులు మరియు ద్రవీకృత లోహాన్ని పర్యావరణంలోకి విడుదల చేయకుండా నిరోధిస్తుంది. ఇది టాల్క్ లేదా అల్యూమినా వంటి అధిక-నాణ్యత పారిశ్రామిక సిరామిక్ పదార్థంతో తయారు చేయబడింది, ఇది ఆపరేషన్ సమయంలో ఉత్పన్నమయ్యే అధిక ఉష్ణోగ్రతలు మరియు ఒత్తిళ్లను తట్టుకోగలదు.

ఎండ్ ప్లేట్ ఒక స్టాండర్డ్ NH రీప్లేస్‌మెంట్ హ్యాండిల్‌కు అనుకూలంగా ఉండే గ్రిప్పింగ్ లగ్‌ని కలిగి ఉంది, ఇది హ్యాండిల్‌తో ఫ్యూజ్‌ని చొప్పించడానికి మరియు తీసివేయడానికి అనుమతిస్తుంది. సిరామిక్ ట్యూబ్‌తో కలిసి, ఎండ్ ప్లేట్ ఆర్క్ స్విచింగ్ కోసం ఒత్తిడి-నిరోధక షెల్‌ను ఏర్పరుస్తుంది.

ప్రస్తుత పరిమితి కోసం సిలికా ఇసుక అవసరం. WESTKING న్యూ ఎనర్జీ కంపెనీ సాధారణంగా స్ఫటికాకార సిలికా ఇసుకను అధిక రసాయన మరియు మినరలాజికల్ స్వచ్ఛతతో (99.9% కంటే ఎక్కువ సిలికాన్ ఆక్సైడ్ కంటెంట్) ఉపయోగిస్తుంది, ఇది ఎండబెట్టిన తర్వాత పూర్తిగా తేమ లేకుండా ఉంటుంది. సిలికా ఇసుక యొక్క పేర్కొన్న కణ పరిమాణం పంపిణీ మరియు సరైన పూరక సాంద్రత స్విచ్చింగ్ ఫంక్షన్‌కు ప్రాథమిక అవసరాలు.

సూచిక పరికరం త్వరగా ఆపరేటింగ్ ఫ్యూజ్‌ను గుర్తించగలదు. ఇది తగినంత అధిక స్ప్రింగ్ ఫోర్స్‌ని కలిగి ఉన్నట్లయితే, ఇది సూక్ష్మ స్విచ్ లేదా విడుదల పరికరాన్ని ఆపరేట్ చేయడానికి స్ట్రైకర్‌గా కూడా ఉపయోగపడుతుంది.

సోల్డర్ సమయం-ప్రస్తుత లక్షణాలను తక్కువ ద్రవీభవన కరెంట్‌గా మార్చగలదు. టంకమును ఎన్నుకునేటప్పుడు, అది కరిగినప్పుడు టంకం బిందువుపై టంకము యొక్క మిశ్రమ ప్రభావానికి ప్రత్యేక శ్రద్ధ ఉండాలి. టంకము సరైన స్థితిలో టంకము వేయబడాలి మరియు టంకము యొక్క పరిమాణం సముచితంగా ఉండాలి.

బ్లేడ్ కాంటాక్ట్‌లు ఫ్యూజ్ బాడీ మరియు బేస్‌ను ఎలక్ట్రికల్‌గా మరియు యాంత్రికంగా కనెక్ట్ చేయడానికి ఉపయోగించబడతాయి మరియు వెండి పూతతో కూడిన ఉపరితలంతో రాగి లేదా రాగి మిశ్రమంతో తయారు చేయబడతాయి. తినివేయు వాయువులలో ప్రత్యేక అనువర్తనాల్లో ఉపయోగించినప్పుడు, టిన్ లేదా నికెల్‌తో పూత పూసిన పరిచయాలు కూడా ఉపయోగించబడతాయి.

దాని అధిక-నాణ్యత పదార్థాలు మరియు సున్నితమైన హస్తకళతో, WESTKING NH ఫ్యూజ్ విద్యుత్ ప్రసారం మరియు పంపిణీకి నమ్మకమైన భద్రతా హామీని అందిస్తుంది. ఉపయోగం సమయంలో, ప్రతి భాగం యొక్క మంచి స్థితిని నిర్ధారించడానికి, ఎలక్ట్రికల్ పరికరాల సురక్షిత ఆపరేషన్‌ను నిర్ధారించడానికి గుర్తింపు మరియు నిర్వహణకు శ్రద్ధ ఉండాలి.
