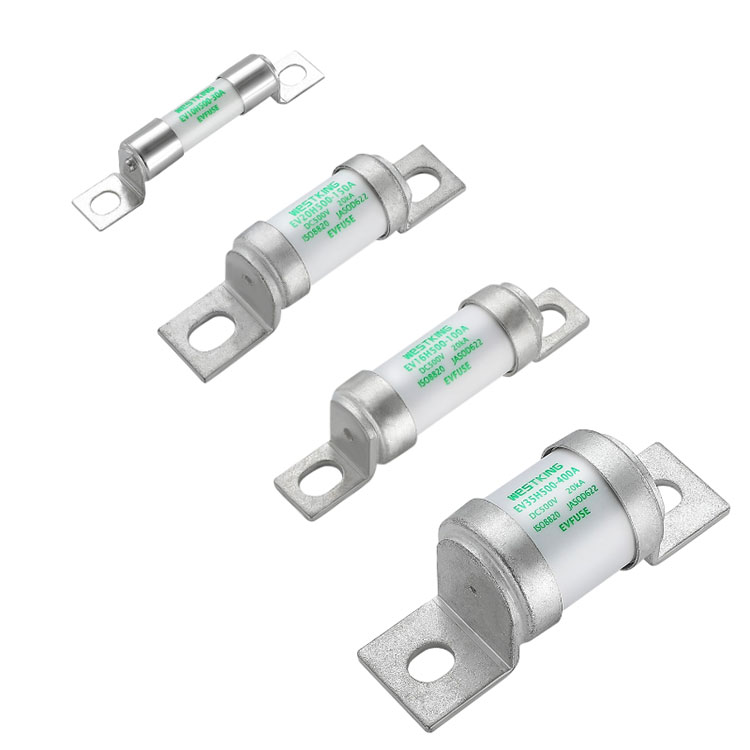

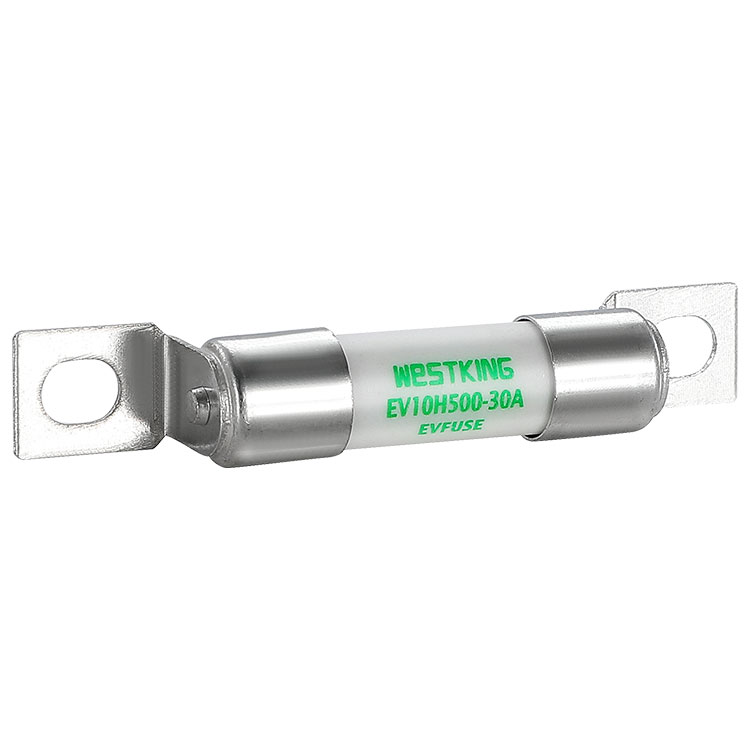

H EV ఫ్యూజ్ 500VDC సిరీస్

వెస్ట్కింగ్ EVFUSE® సిరీస్ టైప్ H, 500VDC వోల్టేజ్‌తో ఎలక్ట్రిక్ వాహనాల (EV) కోసం రూపొందించబడింది. సాధారణంగా ప్రయాణీకుల వాహనాల్లో ఉపయోగించే 500VDC కంటే తక్కువ లేదా సమానమైన వోల్టేజీతో ఎలక్ట్రిక్ వాహనాల బ్యాటరీ ప్యాక్‌లను రక్షించడానికి ఇవి అనుకూలంగా ఉంటాయి. ఈ ఫ్యూజ్‌ల నిర్మాణం మరియు లక్షణాలు పూర్తిగా కొత్త శక్తి ఎలక్ట్రిక్ వాహనాల అప్లికేషన్ షరతులకు అనుగుణంగా ఉంటాయి, ఇందులో బోల్ట్ బిగించే నిర్మాణం మరియు అధిక-అల్యూమినా అధిక-ఉష్ణోగ్రత సిరామిక్ పదార్థాలు ఉంటాయి. ఈ ఫ్యూజులు మార్కెట్-లీడింగ్ కాంపాక్ట్‌నెస్, ఇంపాక్ట్ రెసిస్టెన్స్ మరియు లైఫ్‌టైమ్ డ్యూరబిలిటీ సిమ్యులేషన్ ఫంక్షన్‌లను అందిస్తాయి, డ్రైవ్, యాక్సిలరీ మరియు బ్యాటరీ సిస్టమ్‌లకు అధిక-పనితీరు గల DC రక్షణను అందిస్తాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

వెస్ట్కింగ్ 500VDC బ్యాటరీ ప్యాక్ ఫ్యూజ్‌లుఎలక్ట్రిక్ వాహనాలకు విశ్వసనీయమైన మరియు సురక్షితమైన రక్షణను అందిస్తాయి, కంపనానికి నిరోధకత మరియు అధిక మరియు తక్కువ ఉష్ణోగ్రతలను తట్టుకోగల సామర్థ్యం. చైనీస్ మార్కెట్‌లో కొత్త ఎనర్జీ ఎలక్ట్రిక్ వాహనాల కోసం అగ్ర ఎంపికలలో ఒకటిగా, ఈ ఫ్యూజులు తమ అత్యుత్తమ పనితీరు మరియు విశ్వసనీయతను వివిధ దృశ్యాలలో ప్రదర్శిస్తాయి, సుస్థిర రవాణా కోసం భద్రత మరియు స్థిరత్వాన్ని నిర్ధారిస్తాయి.

సాంకేతిక డేటా

టైప్ చేయండి	రేట్ చేయబడిన వోల్టేజ్	రేట్ చేయబడింది ప్రవాహాలు
EV10H500-(Amp)	500VDC	10A-50A
EV16H500-(Amp)	500VDC	20A-100A
EV20H500-(Amp)	500VDC	50A-150A
EV35H500-(Amp)	500VDC	200-400A

•వినియోగ వర్గం:	gEV
•రేటింగ్ సామర్థ్యం:	20 kA
•సమయ స్థిరాంకం:	2±0.5ms
•పరిసర ఉష్ణోగ్రత:	-40°C ... 125°C

మెటీరియల్ వివరణ:

1- ఫ్యూజ్ ట్యూబ్ అధిక-శక్తి 95% అల్యూమినా సిరామిక్‌ను స్వీకరించింది,

2- ఫ్యూజ్ మూలకం దిగుమతి చేసుకున్న జపనీస్ పదార్థాన్ని ఉపయోగిస్తుంది మరియు ఖచ్చితమైన స్టాంపింగ్‌కు లోనవుతుంది.

నిర్మాణ ప్రక్రియ:

1- మెటల్ రాగి భాగాలు riveted మరియు మళ్లీ వెల్డింగ్ చేయబడతాయి;

2- అంతర్గత క్వార్ట్జ్ ఇసుక వెస్ట్‌కింగ్ యొక్క ప్రత్యేకమైన క్యూరింగ్ ట్రీట్‌మెంట్ ప్రక్రియను అవలంబిస్తుంది, డైనమిక్ ఆపరేషన్ సమయంలో లైన్ లోపాల వల్ల ఉత్పత్తి నిర్లిప్తత మరియు ఆర్క్ స్ప్రేని నివారిస్తుంది.

ప్రమాణాలు

ISO8820-8

D622 పొందండి

ఆటోమోటివ్ అవసరాలకు అనుగుణంగా ITAF16949 నాణ్యత వ్యవస్థ కింద తయారు చేయబడింది

RoHS కంప్లైంట్

అభ్యర్థనపై రీచ్ డిక్లరేషన్ అందుబాటులో ఉంది

ముఖ్య లక్షణాలు/ప్రయోజనాలు

ప్రస్తుత ఉప్పెనకు బలమైన ప్రతిఘటన

కఠినమైన డ్రైవింగ్ పరిస్థితులను తట్టుకుంటుంది

సురక్షితమైన మరియు నమ్మదగిన ఫ్యూజింగ్ లక్షణాలు

ఓవర్లోడ్ మరియు షార్ట్ సర్క్యూట్ నుండి డబుల్ రక్షణ

తక్కువ ఉష్ణోగ్రత పెరుగుదల మరియు విద్యుత్ వినియోగం, బ్యాటరీ పరిధిని విస్తరించడం

అధిక బ్రేకింగ్ సామర్థ్యం

అప్లికేషన్లు

బ్యాటరీ ప్యాక్ రక్షణ

BDU మరియు PDU

సహాయకాల కోసం బ్యాటరీ జంక్షన్ బాక్స్

ఇది/అన్నీ

విద్యుత్ శక్తి నిల్వ

బ్యాటరీ ఛార్జర్

సూపర్ కెపాసిటర్ ప్యాక్ రక్షణ

DC రిలే / డిస్‌కనెక్టర్ / స్విచ్ కోసం బ్యాకప్ రక్షణ

మెయింటెనెన్స్ సేఫ్టీ డిస్‌కనెక్ట్ (MSD)

ధృవపత్రాలు

is09001 iatf16949

మూలం

చైనా

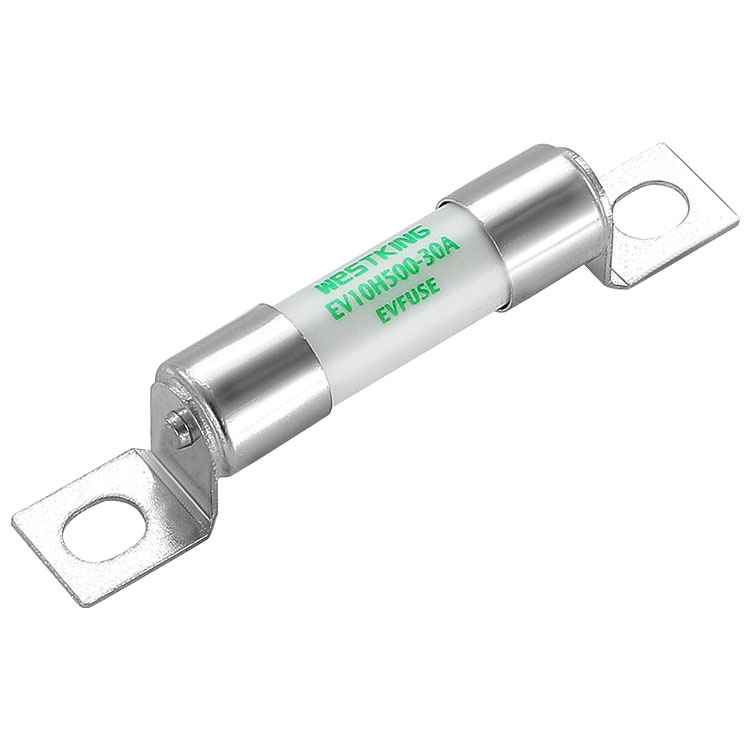

EV మరియు బ్యాటరీ ప్యాక్ కోసం EV FUSE 500VDC EV10H500 రక్షణ

టైప్ చేయండి	I2t (A2s)		శక్తి నష్టం 0.5 లో (w)	నికర బరువు (గ్రా)
టైప్ చేయండి	కరగడం	క్లియరింగ్	శక్తి నష్టం 0.5 లో (w)	నికర బరువు (గ్రా)
EV10H500﹣10A	350	420	0.60	12.34
EV10H500﹣12A	430	650	0.65
EV10H500﹣16A	670	1280	0.75
EV10H500﹣20A	800	1520	0.80
EV10H500﹣25A	960	1820	1.00
EV10H500﹣30A	1200	2100	1.20
EV10H500﹣35A	1350	2600	1.50
EV10H500﹣40A	1645	3250	2.10
EV10H500﹣50A	2560	4896	3.20

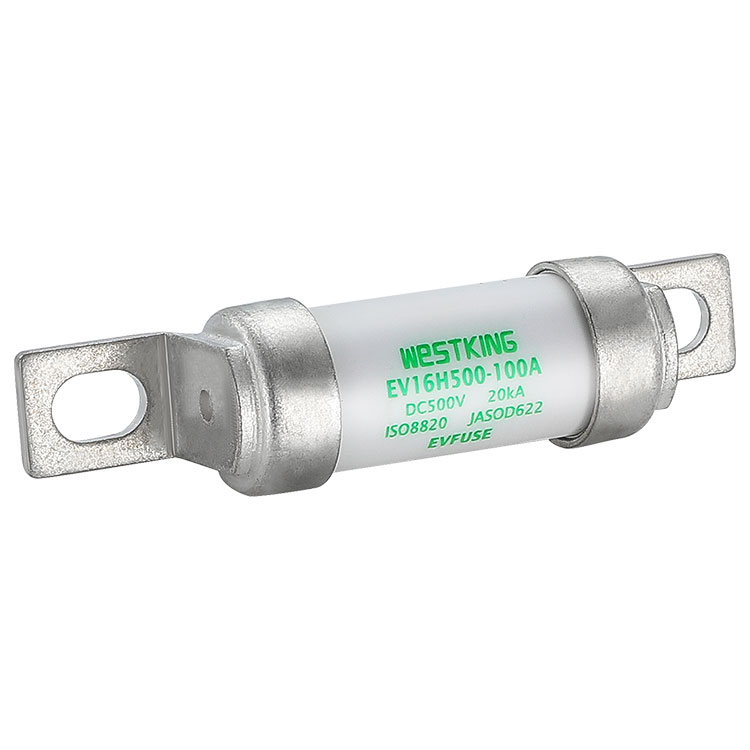

EV మరియు బ్యాటరీ ప్యాక్ కోసం EV FUSE 500VDC EV16H500 రక్షణ

టైప్ చేయండి	I2t (A2s)		శక్తి నష్టం 0.5 లో (w)	నికర బరువు (గ్రా)
టైప్ చేయండి	కరగడం	క్లియరింగ్	శక్తి నష్టం 0.5 లో (w)	నికర బరువు (గ్రా)
EV16H500-20A	650	2800	1.2	43.83
EV16H500-25A	1050	4000	1.5
EV16H500-32A	1700	6300	1.8
EV16H500-40A	3000	8500	2.0
EV16H500-50A	5850	15600	2.5
EV16H500-60A	8500	24500	2.8
EV16H500-70A	10250	38000	3.0
EV16H500-80A	14500	57600	3.2
EV16H500-100A	21000	76000	3.5

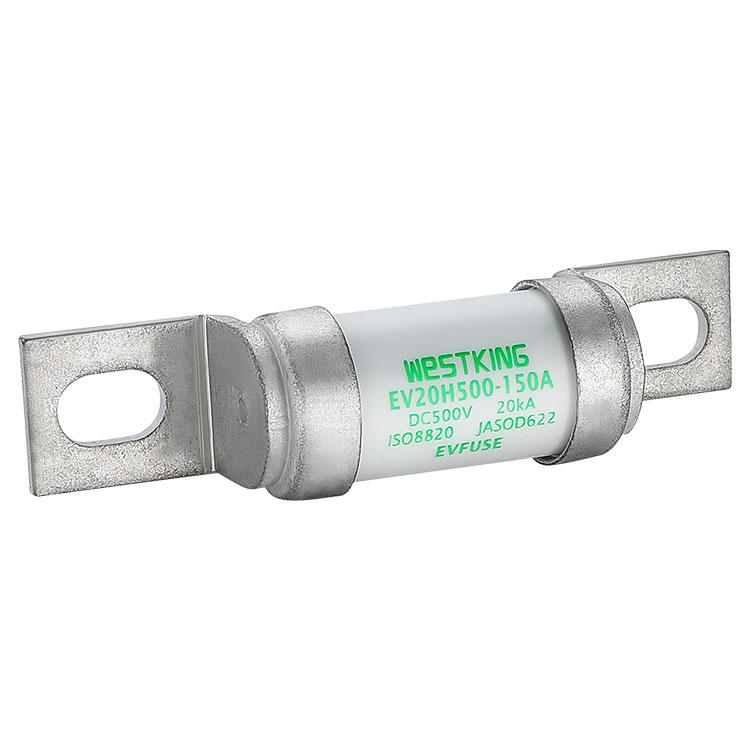

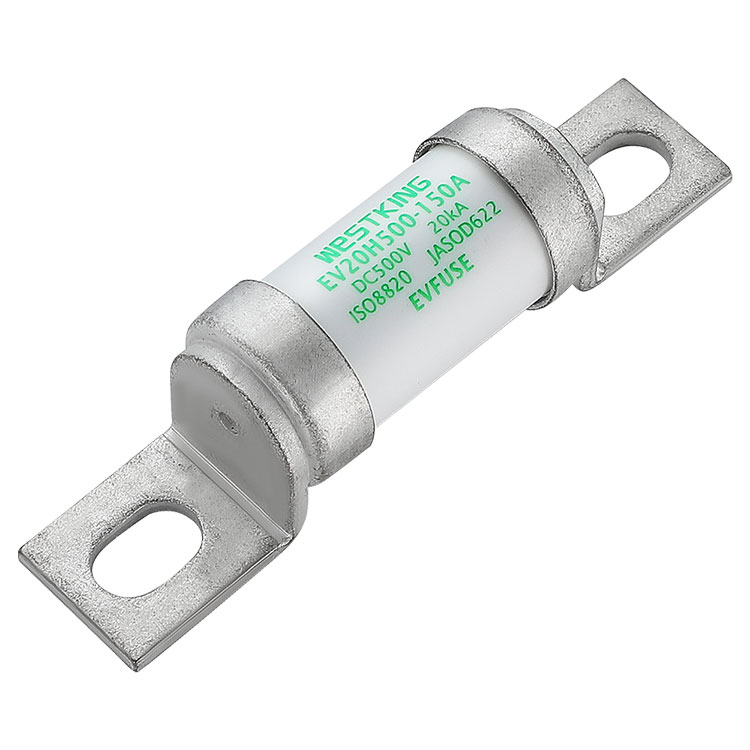

EV మరియు బ్యాటరీ ప్యాక్ కోసం EV FUSE 500VDC EV20H500 రక్షణ

టైప్ చేయండి	I2t (A2s)		శక్తి నష్టం 0.5 లో (w)	నికర బరువు (గ్రా)
టైప్ చేయండి	కరగడం	క్లియరింగ్	శక్తి నష్టం 0.5 లో (w)	నికర బరువు (గ్రా)
EV20H500﹣50A	380	750	1.10	85.6
EV20H500﹣60A	550	1100	1.40
EV20H500﹣70A	750	1500	1.58
EV20H500﹣80A	930	2280	1.80
EV20H500﹣100A	1500	3010	2.30
EV20H500﹣125A	1410	4202	3.10
EV20H500﹣150A	2010	6100	3.68

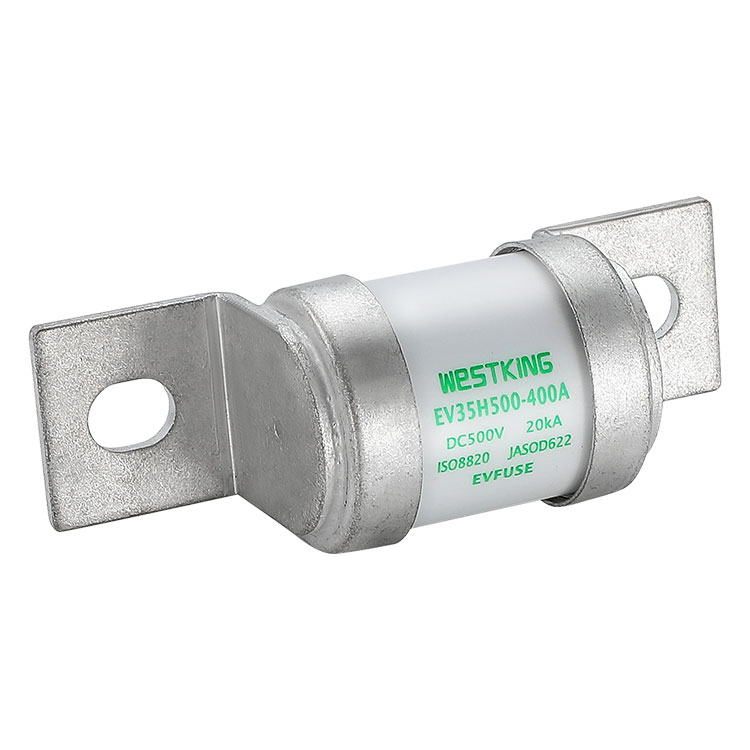

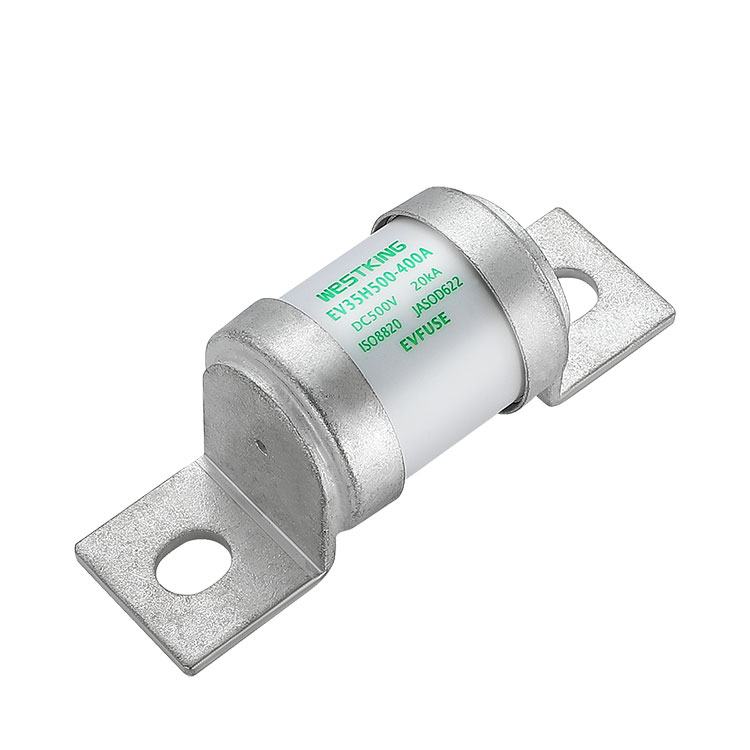

EV మరియు బ్యాటరీ ప్యాక్ కోసం EV FUSE 500VDC EV35H500 రక్షణ

టైప్ చేయండి	I2t (A2s)		శక్తి నష్టం 0.5 లో (w)	నికర బరువు (గ్రా)
టైప్ చేయండి	కరగడం	క్లియరింగ్	శక్తి నష్టం 0.5 లో (w)	నికర బరువు (గ్రా)
EV35H500﹣200A	3250	27000	6.20	226
EV35H500﹣250A	6000	48500	6.90
EV35H500﹣300A	7100	60000	7.80
EV35H500﹣350A	11500	90500	8.80
EV35H500﹣400A	15000	110000	10.20

EV FUSE t-I లక్షణాలు

ఉష్ణోగ్రత దిద్దుబాటు గుణకం చార్ట్

వివరణ:

1. ఫ్యూజ్ సాధారణంగా -5 ° C నుండి 40 ° C ఉష్ణోగ్రత పరిధిలో పనిచేస్తుంది మరియు అదనపు దిద్దుబాటు అవసరం లేదు.

2. అనుమతించదగిన వినియోగ పరిస్థితులు -40°C నుండి 85°C.

3.అనుమతించదగిన వినియోగ పరిస్థితుల పరిధిలో, ఈ పట్టికను చూడండి.

మేము మీకు WESTKING EVFUSEని పరిచయం చేద్దాం, సురక్షితమైన మరియు నమ్మదగిన EV ఫ్యూజ్ నిర్మాణం ఇలా ఉండాలి

1-మెటల్ ఎండ్ క్యాప్ మరియు పర్పుల్ కాపర్ లెగ్‌లు వైబ్రేషన్ కారణంగా పడిపోకుండా చూసుకోవడానికి రివెట్ చేయబడి, మళ్లీ వెల్డింగ్ చేయబడతాయి.

2-ఫ్యూజ్ ట్యూబ్ అధిక-అల్యూమినా సిరామిక్‌తో తయారు చేయబడింది, ఇది ఎలక్ట్రిక్ ఆర్క్ ప్రభావాన్ని తట్టుకుంటుంది మరియు అధిక ఉష్ణోగ్రతల క్రింద వైకల్యం చెందదు.

3-ఫ్యూజ్ మూలకం దిగుమతి చేసుకున్న జపనీస్ అల్లాయ్ మెటీరియల్స్ నుండి ఖచ్చితత్వంతో స్టాంప్ చేయబడింది, ఇది కరెంట్ షాక్‌కు వ్యతిరేకంగా మన్నికను అందిస్తుంది.

4-ఆర్క్ ఆర్పివేసే మాధ్యమం అధిక-స్వచ్ఛత క్వార్ట్జ్ ఇసుక, ఇది ఎంపికగా శుభ్రం చేయబడుతుంది మరియు ప్రాసెస్ చేయబడుతుంది.

5-WESTKING ద్వారా అభివృద్ధి చేయబడిన ఒక క్యూరింగ్ ప్రక్రియ క్వార్ట్జ్ ఇసుకను పరిష్కరించడానికి ఉపయోగించబడుతుంది, కంపనాల ద్వారా ఫ్యూజ్ మూలకం వేరు చేయబడకుండా నిరోధించడం మరియు ఎలక్ట్రిక్ ఆర్క్ ప్రభావం యొక్క తీవ్రతను సమర్థవంతంగా తగ్గిస్తుంది.

6-ఇన్‌టర్‌ఫరెన్స్ ఫిట్ రెసిస్టెన్స్‌ని తగ్గించడానికి ఇన్నర్ మరియు ఔటర్ ఎండ్ క్యాప్స్ కోసం ఉపయోగించబడుతుంది.
