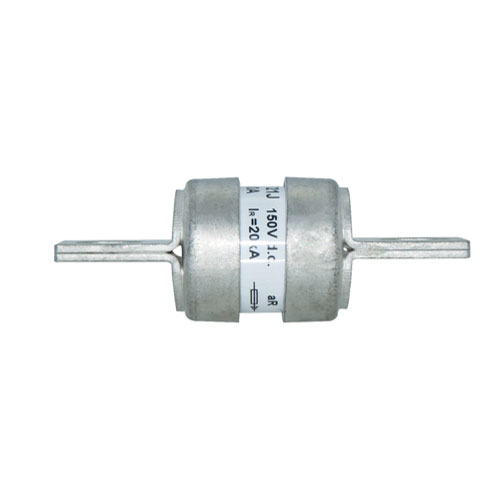

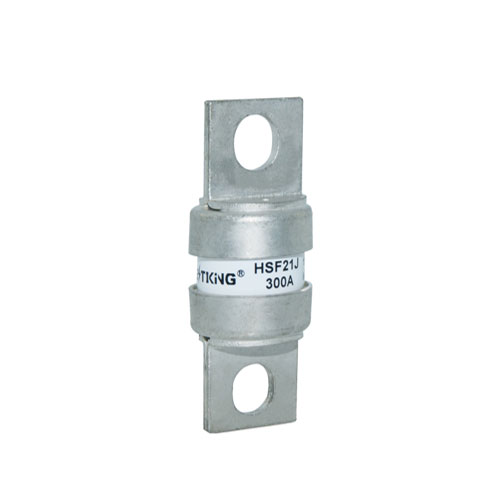

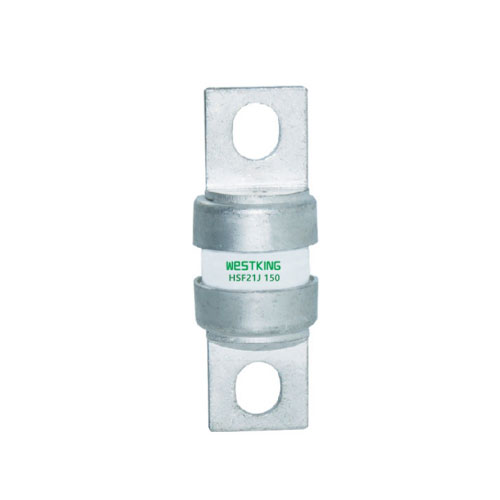

150VDC HSF21J హై స్పీడ్ ఫ్యూజ్

వెస్ట్‌కింగ్ యొక్క HSF21J హై-స్పీడ్ ఫ్యూజ్ఉత్తర అమెరికా శైలి అనువర్తనాల కోసం రూపొందించబడింది. ఇది 150 Vac/dc (UL)గా రేట్ చేయబడింది మరియు 70 నుండి 400 A వరకు కరెంట్‌లను నిర్వహించగలదు. ఈ రకమైన ఫ్యూజ్ సాధారణంగా DC కామన్ బస్సు, DC డ్రైవ్‌లు, పవర్ కన్వర్టర్లు/రెక్టిఫైయర్‌లు మరియు తగ్గిన రేట్ వోల్టేజ్ స్టార్టర్‌ల రక్షణ కోసం ఉపయోగించబడుతుంది. . నార్త్ అమెరికన్ స్టైల్ బోల్ట్ ట్యాగ్ హై-స్పీడ్ ఫ్యూజ్‌లు వివిధ ఎలక్ట్రికల్ సిస్టమ్‌లలో నమ్మకమైన రక్షణ మరియు సమర్థవంతమైన పనితీరును అందిస్తాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

వెస్ట్‌కింగ్ యొక్క HSF21J హై-స్పీడ్ ఫ్యూజ్ ప్రాథమికంగా పవర్ కన్వర్టర్లు/రెక్టిఫైయర్‌లు, బక్ స్టార్టర్‌లు మరియు ఇతర సంబంధిత పరికరాలతో సహా లిథియం బ్యాటరీలు మరియు సెమీకండక్టర్ పరికరాలను రక్షించడానికి రూపొందించబడింది. అధిక శక్తి సాంద్రత మరియు పర్యావరణ అనుకూలత కారణంగా లిథియం బ్యాటరీలు బాగా ప్రాచుర్యం పొందుతున్నాయి, అయితే ఓవర్‌వోల్టేజ్, ఓవర్‌కరెంట్ మరియు షార్ట్-సర్క్యూట్ పరిస్థితులను నివారించడానికి వాటికి సరైన రక్షణ అవసరం.

సారాంశంలో, వెస్ట్‌కింగ్ యొక్క HSF21J హై-స్పీడ్ ఫ్యూజ్ అనేది ఉత్తర అమెరికా స్టైల్ అప్లికేషన్‌లలో DC సర్క్యూట్‌లను రక్షించడానికి ఒక బలమైన మరియు నమ్మదగిన పరిష్కారం. దాని అధిక కరెంట్ రేటింగ్ మరియు ఫాస్ట్-యాక్టింగ్ మెకానిజంతో, ఇది వివిధ రకాల ఎలక్ట్రికల్ సిస్టమ్‌లకు అద్భుతమైన రక్షణను అందిస్తుంది.

సాంకేతిక డేటా

టైప్ చేయండి	రేట్ చేయబడిన వోల్టేజ్	రేటింగ్ ప్రవాహాలు
HSF21J-(Amp)	150VDC/250Vac	70A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A

వినియోగ వర్గం:aR

రేట్ చేయబడిన బ్రేకింగ్ కెపాసిటీ: AC250V-100kA / DC150V--20kA

ప్రమాణాలు

తక్కువ I2t షార్ట్ సర్క్యూట్‌ల విషయంలో రక్షిత భాగాలను దెబ్బతినకుండా సంరక్షిస్తుంది.

నిర్వహించబడే ఆర్క్ వోల్టేజ్ ఫ్యూజ్ ఆపరేషన్ సమయంలో సర్క్యూట్ భాగాలపై ఒత్తిడిని తగ్గిస్తుంది.

ఫ్లెక్సిబుల్ మౌంటు రకాలు విభిన్న ముగింపు అవసరాలకు అనుగుణంగా ఉంటాయి.

అప్లికేషన్లు

ఎలక్ట్రోకెమికల్ రెక్టిఫైయర్ల వంటి హెవీ డ్యూటీ పరికరాల రక్షణ

లిథియం బ్యాటరీ,

పవర్ కన్వర్టర్/రెక్టిఫైయర్, బక్ స్టార్టర్ మొదలైన సెమీకండక్టర్ పరికరాలు.

ధృవపత్రాలు

• is09001 iatf16949

మూలం

చైనా

150VDC HSF21J హై స్పీడ్ ఫ్యూజ్

టైప్ చేయండి	I2t (A2s)		శక్తి నష్టం 1.0 లో (w)	మౌంటు బోల్ట్/టార్క్
టైప్ చేయండి	కరగడం	క్లియరింగ్	శక్తి నష్టం 1.0 లో (w)	మౌంటు బోల్ట్/టార్క్
HSF21J-70AMP	470	4000	6.9	బోల్ట్ M8ని ఇన్స్టాల్ చేయండి మౌంటు టార్క్ సిఫార్సు చేయబడింది 12.0 N▪m
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2
