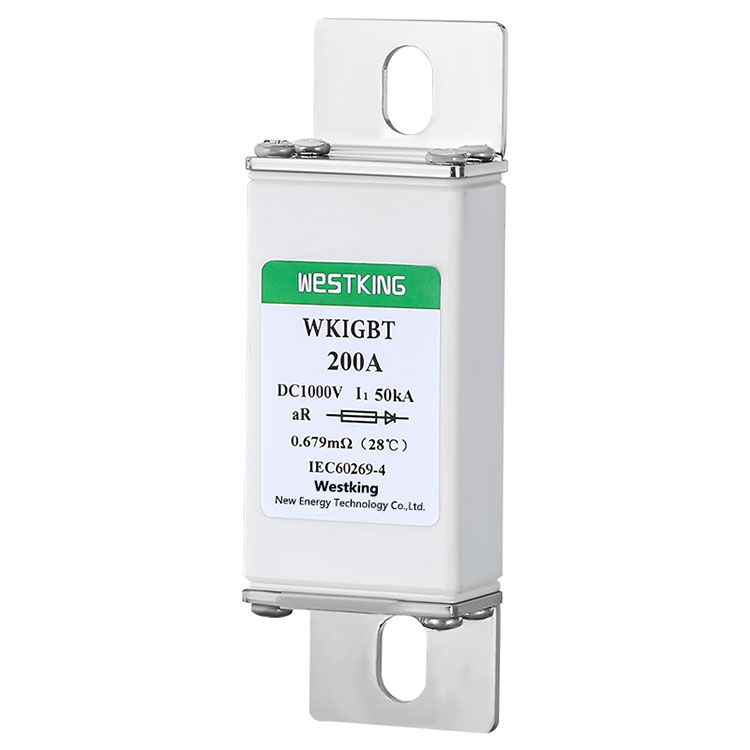

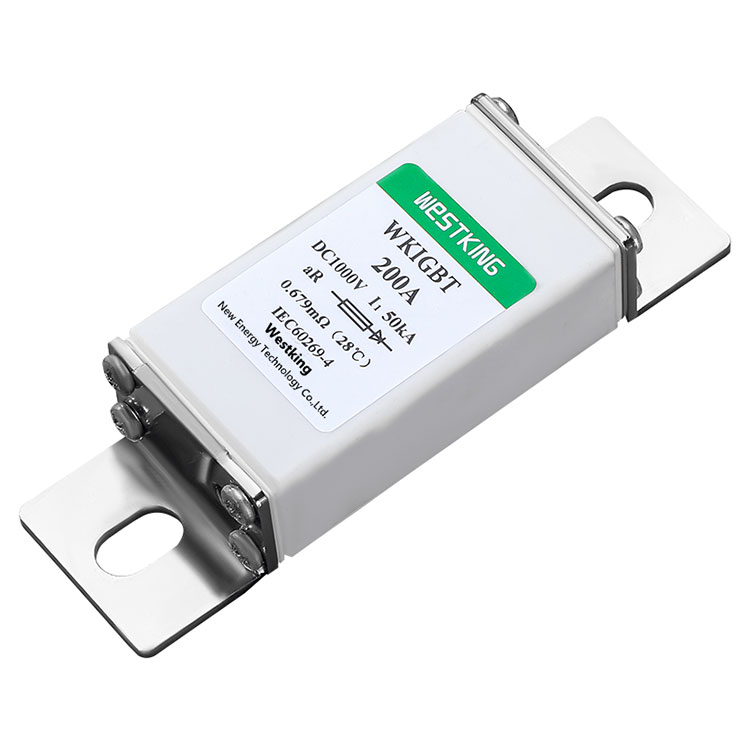

1000VDC WKIGBT ఫ్యూజ్ లింక్

వెస్ట్‌కింగ్స్ IGBT FUSE 1000VDCవిద్యుత్ పరికరాలు మరియు సర్క్యూట్లను రక్షించడానికి రూపొందించిన అధిక-వోల్టేజ్ ఫ్యూజ్. 1000VDC రేట్ చేయబడిన వోల్టేజ్‌తో, పారిశ్రామిక నియంత్రణ, పవర్ సిస్టమ్‌లు, రవాణా, కొత్త శక్తి మరియు మరిన్ని వంటి వివిధ అధిక-వోల్టేజ్ అప్లికేషన్‌లలో ఉపయోగించడానికి ఇది అనుకూలంగా ఉంటుంది. వెస్ట్‌కింగ్ యొక్క IGBT FUSE 1000VDC IGBT మాడ్యూల్స్ మరియు ఇన్వర్టర్ సర్క్యూట్‌లను సమర్థవంతంగా రక్షిస్తుంది, ఓవర్‌వోల్టేజ్ మరియు ఓవర్‌కరెంట్ లోపాల వల్ల కలిగే నష్టాన్ని నివారిస్తుంది. ఇది సౌర కాంతివిపీడన విద్యుత్ ఉత్పత్తి, పవన శక్తి, పవర్ ఎలక్ట్రానిక్ పరికరాలు, కమ్యూనికేషన్ పరికరాలు, వైద్య పరికరాలు, ఏరోస్పేస్ మరియు ఇతర రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

వెస్ట్‌కింగ్ యొక్క హై-స్పీడ్ బోల్ట్ ట్యాగ్ ఫ్యూజ్‌లుIGBT మాడ్యూళ్లను రక్షించడం కోసం ప్రత్యేకంగా రూపొందించబడ్డాయి మరియు DC ఫ్యూజ్ వోల్టేజ్ రేటింగ్‌లు 1000 Vdc వరకు IGBT ఇన్వర్టర్ సర్క్యూట్‌లలో ఉపయోగించడానికి అనువైనవి. ఈ ఫ్యూజ్‌లు తక్కువ ఇండక్టెన్స్ (≤ 20nH)ను కలిగి ఉంటాయి, వీటిని హై-స్పీడ్ స్విచింగ్ అప్లికేషన్‌లకు అనుకూలంగా చేస్తుంది. IGBT మాడ్యూల్స్ మరియు ఇన్వర్టర్ సర్క్యూట్‌ల యొక్క సురక్షితమైన మరియు సమర్థవంతమైన ఆపరేషన్‌ను నిర్ధారిస్తూ, ఓవర్‌వోల్టేజ్ మరియు ఓవర్‌కరెంట్ లోపాల నుండి ఇవి సమర్థవంతంగా రక్షిస్తాయి.

సాంకేతిక డేటా

•రేటెడ్ వోల్టేజ్:	1000Vdc
•రేటెడ్ ప్రవాహాలు:	25A...250A
•వినియోగ వర్గం:	aR
•రేటింగ్ సామర్థ్యం:	50 kA

ప్రమాణాలు

IEC/EN 60269-4

RoHS కంప్లైంట్

ముఖ్య లక్షణాలు/ప్రయోజనాలు

అధిక వోల్టేజ్ రేటింగ్: 1000VDC రేటింగ్‌తో అధిక-వోల్టేజ్ సర్క్యూట్‌లకు అనుకూలం, చాలా అధిక-వోల్టేజ్ అప్లికేషన్‌ల అవసరాలను తీరుస్తుంది.

వేగవంతమైన ప్రతిస్పందన: హై-స్పీడ్ మెల్టింగ్ టెక్నాలజీని ఉపయోగించి, లోపం సంభవించినప్పుడు ఇది త్వరగా సర్క్యూట్‌ను కత్తిరించగలదు, పరికరాలు మరియు సిబ్బంది భద్రతను కాపాడుతుంది.

తక్కువ నష్టం: IGBT FUSE 1000VDC తక్కువ ద్రవీభవన నష్టం, కాలక్రమేణా స్థిరమైన పనితీరు మరియు నిర్వహణ ఖర్చులను తగ్గించింది.

అధిక విశ్వసనీయత: అధిక విశ్వసనీయత మరియు స్థిరత్వంతో, ఇది వివిధ పని పరిస్థితులలో పరికరాల సాధారణ ఆపరేషన్ను నిర్ధారిస్తుంది.

సులభమైన ఇన్‌స్టాలేషన్ మరియు నిర్వహణ: బోల్టెడ్ ఇన్‌స్టాలేషన్ పద్ధతిని ఉపయోగించి, ఇది ఇన్‌స్టాలేషన్ మరియు తొలగింపు కోసం సౌకర్యవంతంగా ఉంటుంది. దీని సాధారణ నిర్మాణం నిర్వహణ ఖర్చులను కూడా తగ్గిస్తుంది.

విస్తృత అప్లికేషన్ ప్రాంతాలు: IGBT FUSE 1000VDC పారిశ్రామిక నియంత్రణ, విద్యుత్ వ్యవస్థలు, రవాణా, కొత్త శక్తి మరియు ఇతర రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది, ఇది అధిక ఆచరణాత్మక విలువను అందిస్తుంది.

అప్లికేషన్లు

పారిశ్రామిక నియంత్రణ: పారిశ్రామిక నియంత్రణ వ్యవస్థలలో IGBT మాడ్యూల్స్ మరియు ఇన్వర్టర్ సర్క్యూట్‌లను రక్షిస్తుంది.

పవర్ సిస్టమ్స్: పవర్ ప్లాంట్లు, సబ్‌స్టేషన్‌లు మరియు ట్రాన్స్‌మిషన్ లైన్‌లలో పవర్ పరికరాలు మరియు సర్క్యూట్‌లను రక్షిస్తుంది.

రవాణా: ఎలక్ట్రిక్ వాహనాలు, రైళ్లు మరియు విమానాలలో అధిక-వోల్టేజ్ సర్క్యూట్‌లను రక్షిస్తుంది.

కొత్త శక్తి: సౌర, గాలి మరియు జలవిద్యుత్ శక్తితో సహా పునరుత్పాదక శక్తి వ్యవస్థలలో అధిక-వోల్టేజ్ సర్క్యూట్‌ల విశ్వసనీయత మరియు భద్రతను నిర్ధారిస్తుంది.

కమ్యూనికేషన్: ఫైబర్ ఆప్టిక్ మరియు వైర్‌లెస్ కమ్యూనికేషన్ పరికరాల వంటి కమ్యూనికేషన్ సిస్టమ్‌లలో హై-వోల్టేజ్ సర్క్యూట్‌లను రక్షిస్తుంది.

వైద్యం: వైద్య పరికరాలలో అధిక-వోల్టేజ్ సర్క్యూట్‌ల విశ్వసనీయత మరియు భద్రతకు హామీ ఇస్తుంది, ఉదా., ఎక్స్-రే యంత్రాలు, అల్ట్రాసౌండ్ యంత్రాలు మరియు లేజర్ పరికరాలు.

ఏరోస్పేస్: వ్యోమనౌక మరియు ఉపగ్రహాలలో అధిక-వోల్టేజ్ సర్క్యూట్‌లను రక్షిస్తుంది, సిస్టమ్ స్థిరత్వం మరియు విశ్వసనీయతను నిర్ధారిస్తుంది.

రైలు రవాణా: ట్రాక్షన్ కన్వర్టర్లు, బ్రేకింగ్ నియంత్రణ వ్యవస్థలు మరియు రైలు సిగ్నల్ పరికరాలలో అధిక-వోల్టేజ్ సర్క్యూట్‌లను రక్షిస్తుంది.

ఎలక్ట్రిక్ పవర్ ఎలక్ట్రానిక్స్: పవర్ యాంప్లిఫయర్లు, సిగ్నల్ కన్వర్టర్లు మరియు విద్యుత్ సరఫరాలలో అధిక-వోల్టేజ్ సర్క్యూట్‌లను రక్షిస్తుంది.

ఇతర అధిక-వోల్టేజ్ అప్లికేషన్లు: ప్లాస్మా కట్టింగ్ మెషీన్లు, విద్యుద్విశ్లేషణ పరికరాలు మరియు ఇతర అధిక-వోల్టేజ్ పరికరాలను కలిగి ఉంటుంది

ధృవపత్రాలు

• is09001 iatf16949

మూలం

చైనా

ఎలక్ట్రికల్ లక్షణాలు

రేటింగ్ కరెంట్	I2t (A2s)		శక్తి నష్టం (w) 1.0 ఇం	నికర బరువు
రేటింగ్ కరెంట్	కరగడం	క్లియరింగ్	శక్తి నష్టం (w) 1.0 ఇం	నికర బరువు
25A	19	100	13.6	224గ్రా
32A	35	180	16.8
40A	60	300	19.0
50A	130	670	20.50
63A	240	1200	21.0
80A	500	2400	26.0
100A	1000	5100	31.0
125A	1850	9500	33.0
160A	4000	20000	36.0
200A	8400	42000	43.0
225A	12500	59500	44.6
250A	15500	80000	47.0
